CIP-7000 Server 통신드라이버는 국내 (주)이레씨즈의 CIP-7000 Client와 통신을 위한 드라이버이다.

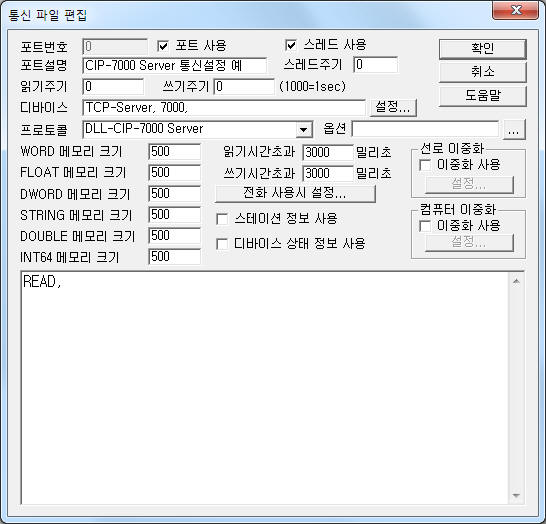

<그림 1>은 CIP-7000 Server 통신 드라이버의 통신파일 편집 예이다.
|
|
| <그림 1> CIP-7000 Server 통신 드라이버의 통신파일 편집 예 |
<그림 1>에서 DEVICE는 연결형식(TCP-Server), TCP/IP 서비스 포트(7000), 순으로 Client 장비에 설정된 값을 입력한다.
CIP-7000 Server 통신드라이버의 읽기 작성 형식
CIP-7000 Server 통신 드라이버의 읽기 형식은 READ, 한 줄만 입력한다.
읽기 설정 예)
READ,
CIP-7000 Server 통신 드라이버는 <표 1>과 같이 Client 즉 Sensor Controller 에서 보내오는 데이터를 저장하여 사용한다.
| WORD 메모리 번지 | 저장 내용 | 비고 |
| 0 ~ 255 | 0 : Sensor Short 1 : Sensor Open 2 : error, ... |
0 ~ 255 번 Sensor 상태 값 |
| <표 1> CIP-7000 Server 통신 드라이버의 읽은 값 저장위치와 위치 | ||
<그림 1> 의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |

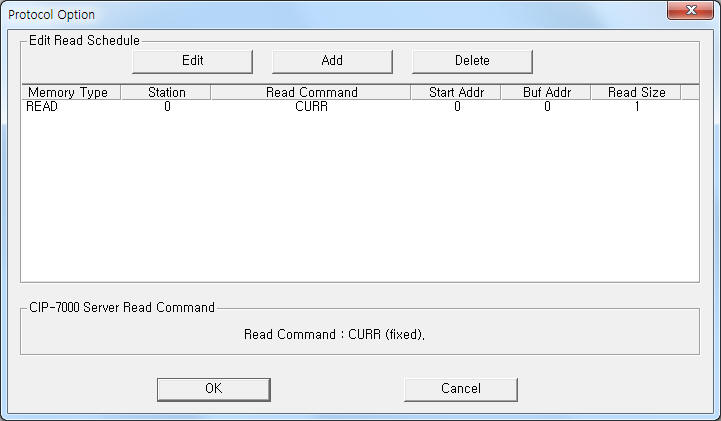

| <그림 2> CIP-7000 Server 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
 |

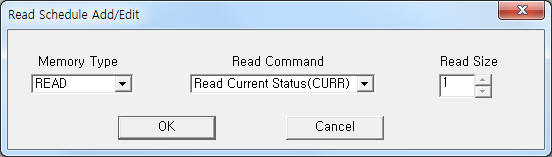

| <그림 3> CIP-7000 Server 통신 드라이버의 읽기 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
CIP-7000 Server 통신드라이버의 쓰기 설정은 없다.
