KEP SuperTrol II 통신드라이버는 미국 Kessler-Ellis Products 사의 SuperTrol II 유량,온도,압력 측정기(Flow computer)와 통신을 위한 드라이버이다.

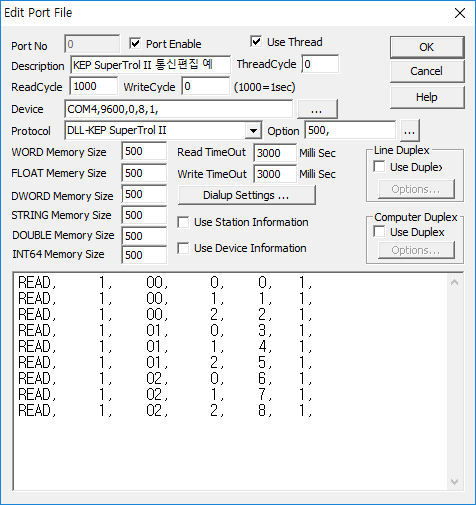

<그림 1>은 KEP SuperTrol II 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|
| <그림 1> KEP SuperTrol II 통신 드라이버의 통신파일 편집 예 |
<그림 1>에서 디바이스는 연결된 통신포트(COM4), 장비의 baud rate(38400), parity bit(0), data bit(8), stop bit(1) 순으로 장비에 설정된 값을 입력한다.
옵션 부에는 쓰기 후 대기시간(0 ~ 3000 mSec, 기본 : 500)을 설정할 수 있다.
KEP SuperTrol II 드라이버의 읽기 작성 형식
KEP SuperTrol II 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.
1) 스테이션 – 0 ~ 99 사이의 장비 ID.
2) 읽을 Group 번호 – 0 ~ 99 사이의 Group 번호.(3절 참조)
3) 읽을 Address – 0 ~ 99 사이의 읽을 Address 번지. (3절 참조)
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.
5) 읽을 크기 – 1로 설정.
읽기 설정 예)
READ, 1, 00, 0, 0, 1,
READ, 1, 00, 1, 1, 1,
READ, 1, 00, 2, 2, 1,
READ, 1, 01, 0, 3, 1,
READ, 1, 01, 1, 4, 1,
READ, 1, 01, 2, 5, 1,
READ,
1, 02, 0, 6, 1,
READ, 1, 02, 1, 7, 1,
READ, 1, 02, 2, 8, 1,
KEP SuperTrol II 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/INT64 메모리에 동일한 값(저장형식만 다름)이 저장한다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |

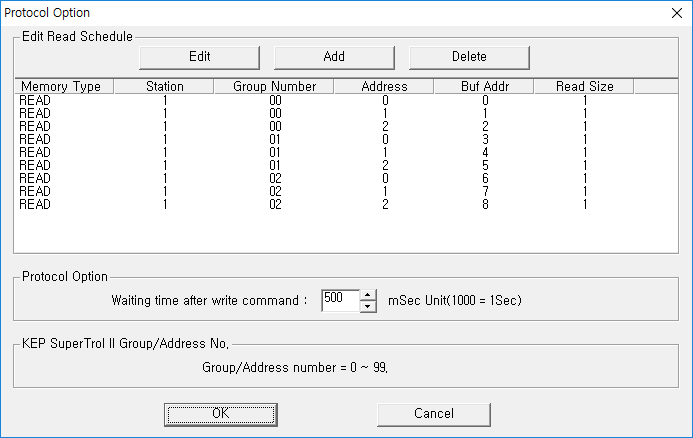

| <그림 2> KEP SuperTrol II 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
또한 Protocol Option 부 에서 쓰기 후 대기시간(0 ~ 3000 mSec, 기본 : 500)을 설정할 수 있다.
 |

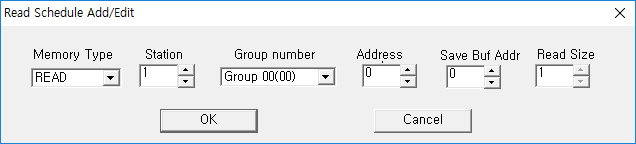

| <그림 3> KEP SuperTrol II 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
KEP SuperTrol II 드라이버의 쓰기 설정으로 장비의 설정 값 등을 변경할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 내용은 다음과 같다.
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station 0 ~ 99 사이의 장비 ID.
3) Address 0 ~ 99 사이의 읽을 Address 번지. (3절 참조)
4) Extra1 0 ~ 99 사이의 Group 번호.(3절 참조)
5) Extra2 사용안함.
설정 예1)
PORT : 0 STATION : 1 ADDRESS : 0001 EXTRA1 : 2 EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0번 포트에 연결된 1 번 장비의 Heat Flow Units(Group = 2, Address = 1) 값(0 ~ 8 등의 쓰기 값)을 설정할 수 있다.
설정 예2)
PORT : 0 STATION : 1 ADDRESS : 0000 EXTRA1 : 3 EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0번 포트에 연결된 1 번 장비의Instrument Function(Group = 3, Address = 0) 값(0 ~ 2 등의 쓰기 값)을 설정할 수 있다.

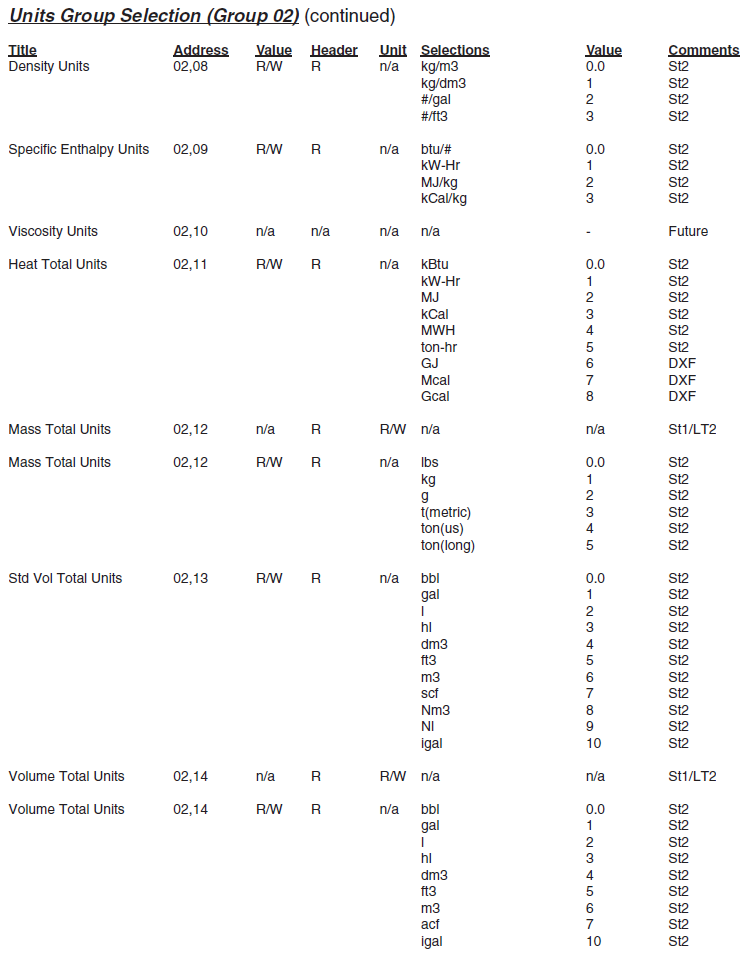

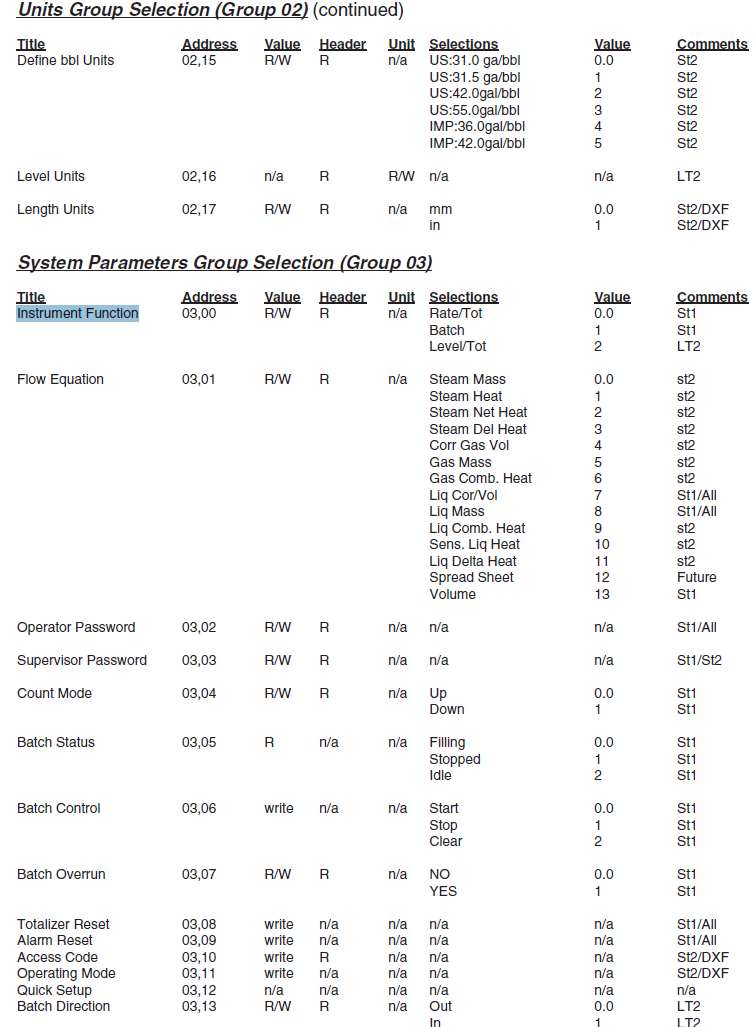

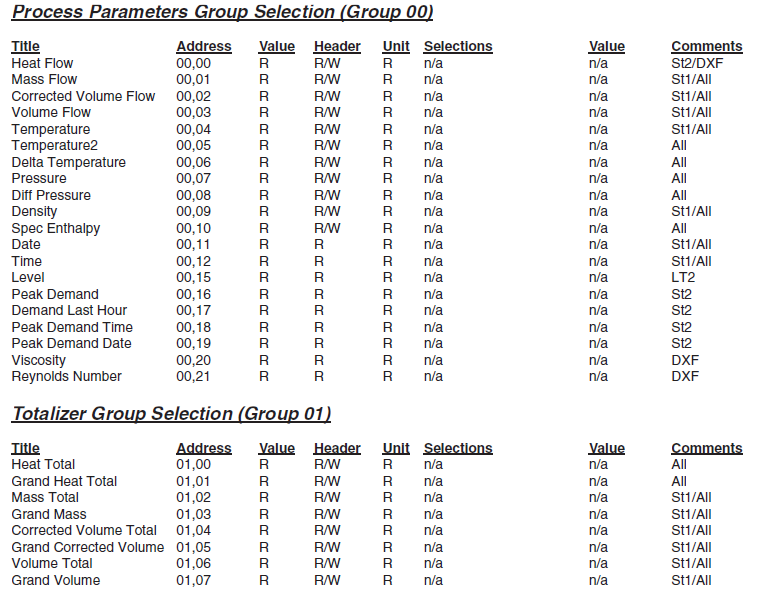

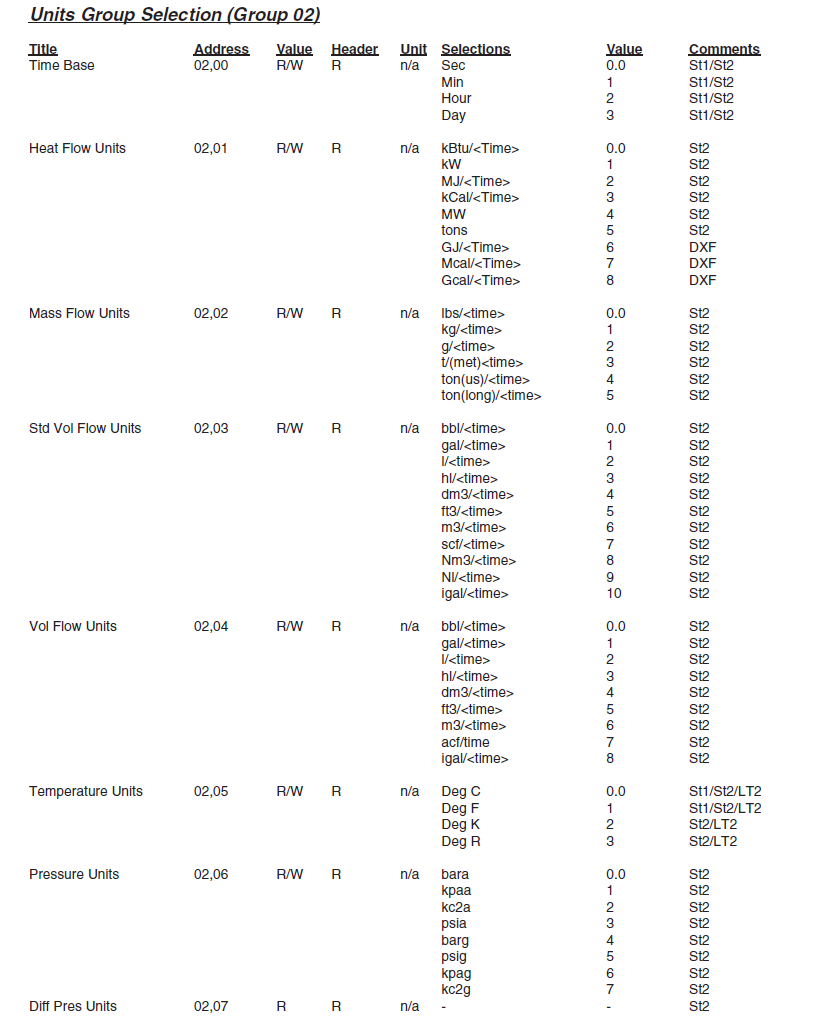

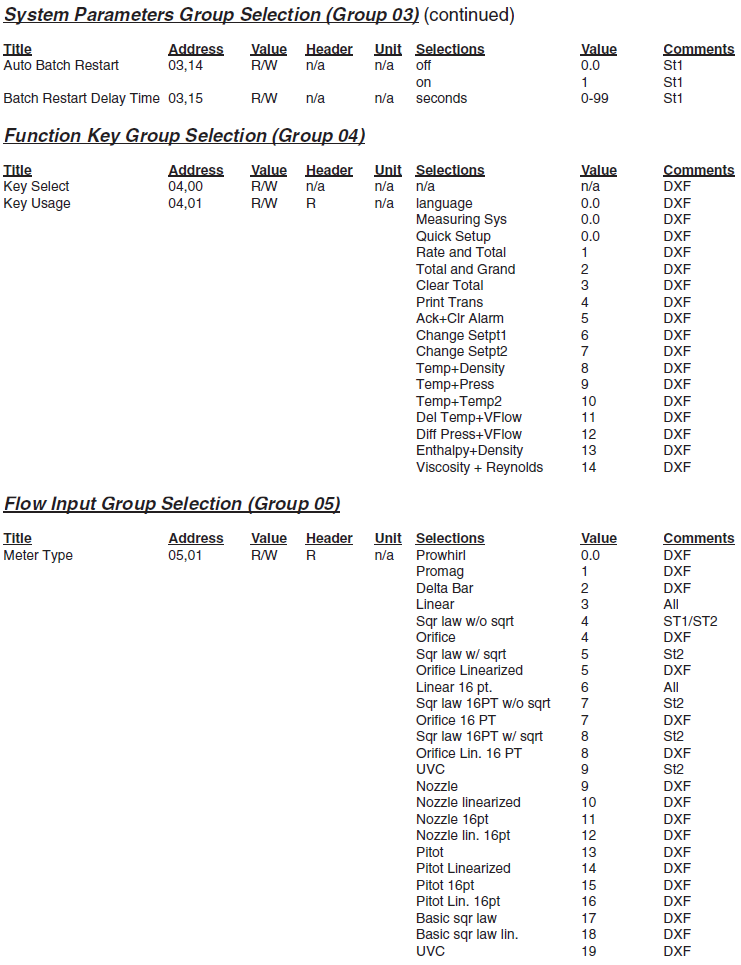

<그림 4>는 KEP SuperTrol II 의 주요 데이터 번지별 내용이다.
     |
| <그림 4>KEP SuperTrol II 의 주요 데이터 번지별 내용 |

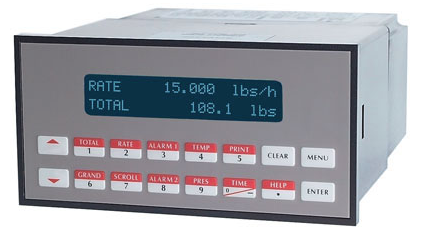

<그림 5> 는 KEP SuperTrol II 장비의 모습이다.
 |
| <그림 5> KEP SuperTrol II 장비의 모습 |
