전체경보



감시 프로그램의 ‘환경설정|전체경보’를 선택하면 <그림 1>, <그림 3>과 같은 대화상자가 나타난다.

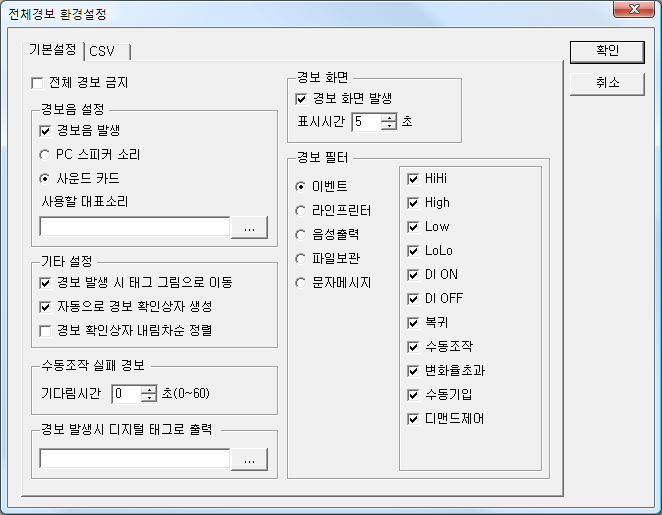

<그림 1> 전체경보 환경설정 대화상자의 예(기본설정 탭)



전체경보 환경설정 대화상자의 기본설정 탭에는 다음과 같은 설정 항목들이 있다.

             전체 경보 금지 : <그림 1> 1 영역의 체크( V ) 여부에 따라 전체 경보 발생금지 여부를 설정할 수 있다.

             경보음 설정 : 전체경보 환경설정 대화상자의 경보음 설정 부분에서 경보음 발생여부, 사용할 대표소리 등을 설정한다.

                           만약 경보음을 사운드 카드로 설정했을 때는 사용할 대표소리를 에디터 또는 2 버튼을 눌러 설정한다.

                           사운드 카드 경보음으로 사용할 대표소리는 WAV 형식의 음성 파일이다.

             경보 화면 : 경보 발생 시 <그림 2>와 같은 경보 메시지 표시여부와 표시시간을 설정.

             경보 필터 : 경보(HiHi, High, Low, … 디맨드제어)가 발생했을 때 이벤트 메시지, 라인프린터, 음성출력, 파일보관, 문자/음성 메시지 전송여부 설정.

                           경보 필터마다 각 경보 발생여부를 설정.

             기타 설정

                           태그 그림으로 이동(1) : AI/DI 태그 속성에 설정된 태그 그래픽 파일로 이동할 것인지의 여부 설정.

                           경보 확인상자 생성(2) : 경보 발생 시 자동으로 경보 이벤트 창을 열 것인지의 여부 설정.

                           경보 확인상자 내림차순 정렬(3) : 경보 이벤트 창에 표시되는 경보내용 내림차순 정렬 여부 설정.

                                        (내림차순 정렬 = 최근 발생된 경보가 위쪽에 표시)

             수동조작 실패 경보 : 수동 조작한 디지털 입력태그 값을 확인하는 시간을 0 ~ 60초 사이로 설정.

                           설정한 시간 동안 입력 값이 출력한 값이 되지 않으면 수동조작 실패 경보가 발생한다.

             경보 발생 시 디지털 태그로 출력 : 에디터 또는 2 버튼을 눌러서 경보 발생 시 출력할 디지털(출력) 태그를 설정. (빈칸 = 출력 안함)

                           2 버튼을 누르면 태그 선택 대화상자가 나타나는데 여기서 디지털 출력태그를 선택하여 설정할 수 있다.




<그림 2> 경보 메시지의 예

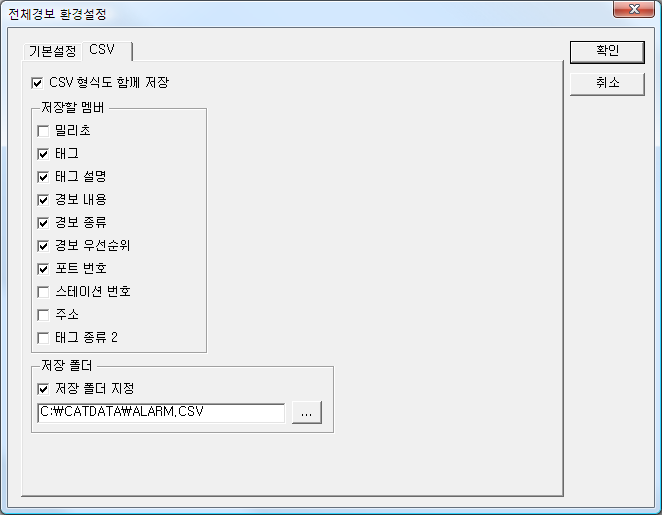

<그림 3> 전체경보 환경설정 대화상자의 예(CSV 탭)



전체경보 환경설정 대화상자의 CSV 탭에는 다음과 같은 설정 항목들이 있다.

             CSV형식도 함께 저장() : 엑셀프로그램에서 사용할 수 있도록 CSV 형식의 경보파일을 저장 여부 설정

                                                                                  저장 경로는 C:\CATDATA\ALARM.CSV

             저장할 멤버 : 밀리 초, 태그, 태그 설명, 경보 내용, 경보 종류, 경보 우선순위, 포트 번호, 스테이션 번호, 주소 등에서 저장할 항목을 선택

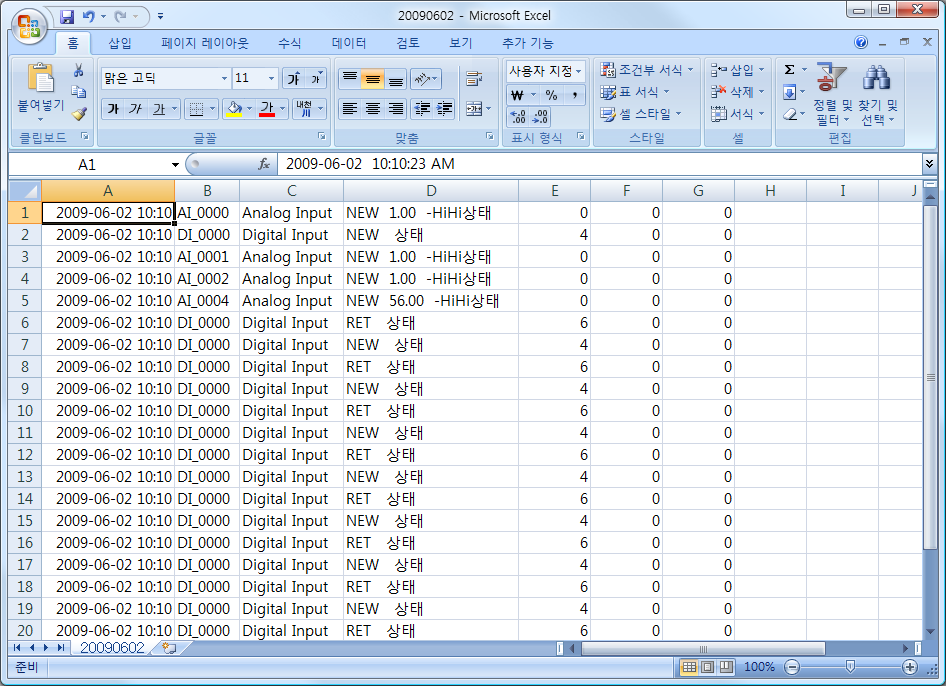

<그림 4> CSV형식으로 저장된 경보파일의 예
