감시 프로그램 도움말



감시 프로그램은 오토베이스의 주 프로그램으로 현장 상황을 감시하고 제어하거나 스크립트 등을 실행하는 기능을 담당한다.

또한 감시 프로그램은 감시한 데이터를 리포터 보기/인쇄를 할 수 있다.



프로그램의 실행

프로그램을 설치한 후 시작 메뉴의 ‘AutoBase 감시’ 또는 프로그램 설치 폴더의 ‘LocalMain.exe’를 실행하면 <그림 1>의 예와 같은 시작화면으로 감시 프로그램이 실행된다.





감시 프로그램의 글자메뉴

감시 프로그램의 글자메뉴는 다음과 같이 구성되어 있다.

             파일 : 로그인, 로그아웃, 편지 쓰기, 편지 읽기, 화면 인쇄, 화면 저장, 선택 화면 저장, 편집기 실행, 종료의 메뉴

             보기 : 그래픽, 전체태그 보기, …, 등록된 그룹보기, 경보 관련, 로그, 스크립트, 통신 프로그램, 리포터, 디맨드, 미세자료, 연간 스케쥴 등의 메뉴.

             환경설정 : 경보, 글꼴, 색상, 자료 관리 등과 같이 감시 프로그램의 환경설정에 관련된 메뉴 구성

             : 윈도우 고유의 창 정렬에 관련된 메뉴

             도움말 : 도움말을 볼 수 있는 메뉴



감시 프로그램의 보기 메뉴

그래픽 : 스튜디오에서 작성한 모듈(MODX, MOD)로 현장 상태를 실시간으로 감시하는 화면이다.

전체태그 보기 : 모든(아날로그, 디지털, …) 태그에 대한 감시/제어  등의 작업을 할 수 있는 화면.

아날로그 입력 : 모든 아날로그 입력 태그에 대한 감시/제어 등의 작업을 할 수 있는 화면.

아날로그 출력 : 모든 아날로그 출력 태그에 대한 감시/제어 등의 작업을 할 수 있는 화면.

디지털 입력 : 모든 디지털 입력 태그에 대한 감시/제어 등의 작업을 할 수 있는 화면.

디지털 출력 : 모든 디지털 출력 태그에 대한 감시/제어 등의 작업을 할 수 있는 화면.

문자열 태그 : 모든 문자열 태그에 대한 감시/제어 등의 작업을 할 수 있는 화면.

등록된 그룹보기 : 전체 태그 중에서 임의로 등록한 그룹을 볼 수 있는 화면.

경보 : 발생된 모든 경보를 날짜별로 볼 수 있는 화면.

경보 이벤트 창 : 발생된 경보 중에서 화면경보 종류를 ‘경보발생 동안’, ‘사용자 확인 때까지’로 설정한 경보를 볼 수 있는 화면.

로그 : 로그 정보를 날짜별로 볼 수 있는 화면.

스크립트 : 스튜디오에서 작성한 감시 프로그램 실행 중에 계속 스크립트의 실행상태 등을 볼 수 있는 화면.

통신 프로그램 : 통신 프로그램을 활성화하거나 실행시킬 수 있다.

리포터 : 스튜디오에서 작성한 리포터를 보거나 인쇄하기 위한 메뉴.

디맨드 제어 : 디맨드 제어 상황을 그래프로 보는 메뉴.

미세자료 보기 : 미세자료로 저장된 아날로그/디지털 태그 값을 그래프 형태로 보는 화면.

연간 스케쥴 : 요일별, 특정일 등에 대한 운전모델을 설정하여 각 날짜에 대한 운전 스케쥴을 설정하고 운전하는 기능.

DB 적산 : 실행 프로그램의 저장목록 항목에 의하여 저장된 데이터베이스 자료를 전년, 금년, 전월, 금월, 전일, 금일, 전시, 금시 자료를 계산.

항해지도 : 현재 활성화된 MDI 그래픽 감시화면 전체를 보여주고 사용자의 선택에 따라 감시화면을 확대/축소하여 볼 수 있는 기능.



참고) 메뉴 편집 기능으로 감시 프로그램의 모든 메뉴는 ( 보기 또는 보기의 부 메뉴 등 ) 재 배치하거나 표시하지 않을 수 있다.



단축키 요약

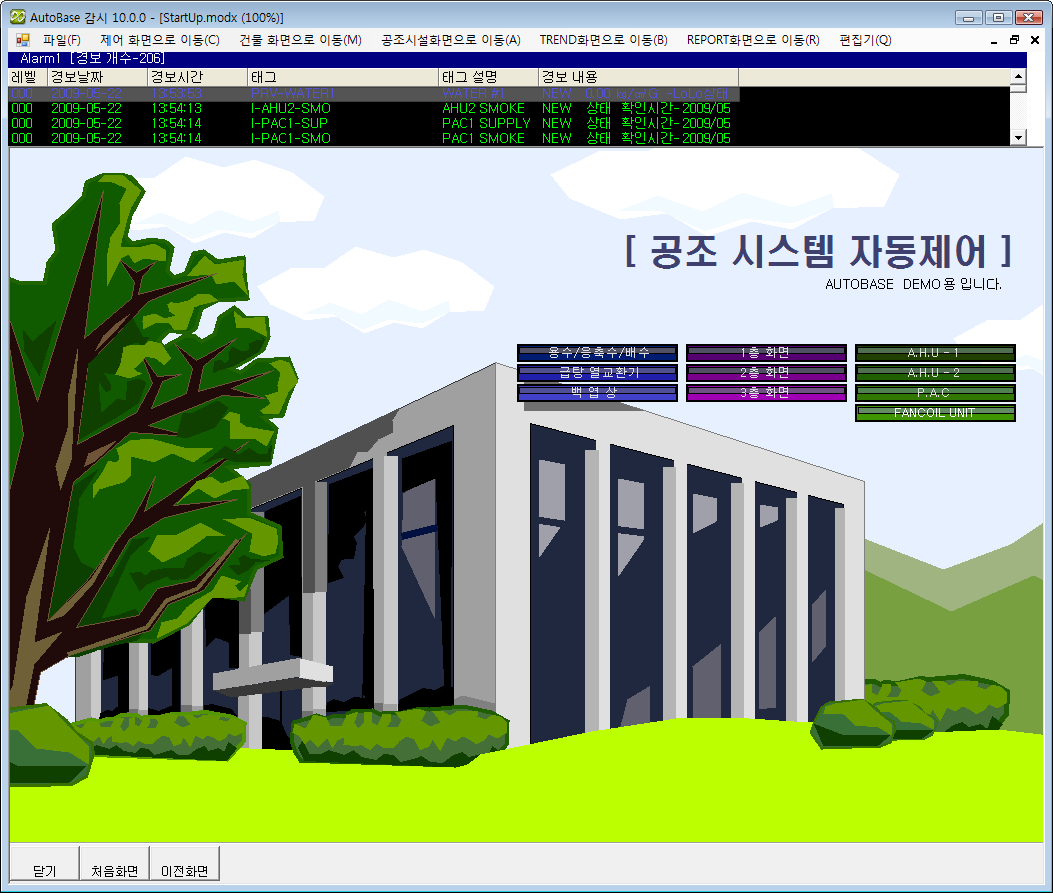

<그림 1> 감시 프로그램 초기화면의 예
