공유 데이터베이스 설정



공유 데이터베이스는 아날로그,디지털, 문자열 태그 및 경보 등을 데이터베이스에 저장하여 실행 프로그램 또는 외부 프로그램이 사용할 수 있도록 하는 메뉴이다.

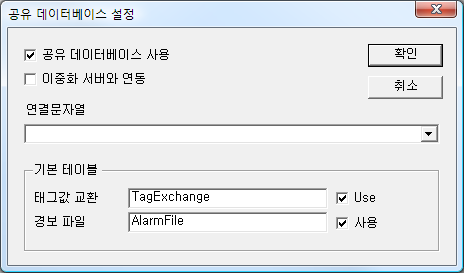

감시 프로그램의 ‘환경설정|데이터베이스|공유 데이터베이스’를 선택하면 <그림 1>과 같은 대화상자가 나타난다.




<그림 1> 공유 데이터베이스 설정 대화상자의 예



<그림 1>의 1 영역에서 공유 데이터베이스 사용여부를 설정하고 2 영역에서 이중화 서버와 연동여부를 설정한다.

이중화 서버와 연동은 이중화 서버로 감시/제어 시스템이 연결되어 있을 때 주(Primary) 서버만이 공유 데이터베이스를 저장하도록 설정하는 것이다.

공유 데이터베이스 사용할 경우 연결문자열 콤보에서 이미 설정한 연결문자열 중에서 하나를 선택하고 태그값 교환 및 경보 파일 테이블을 설정한다.

또한 <그림 1>의 1 영역을 설정하여 경보 파일의 내용을 설정한 경보 파일 테이블로 저장여부를 설정할 수 있다.

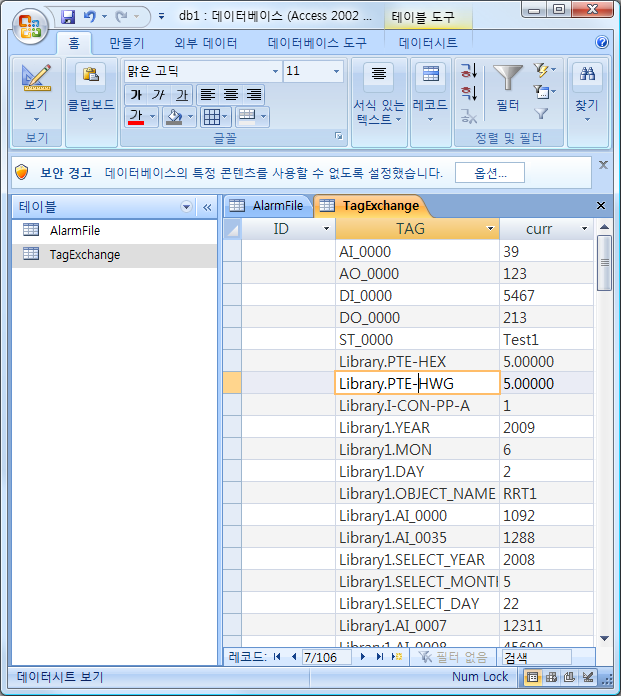

<그림 2>는 태그값 교환 테이블의 TAG, curr 컬럼에 태그이름과 태그 현재 값이 저장되고 있는 화면의 예이다.




<그림 2> 태그값 교환 테이블에 태그이름과 태그 현재 값이 저장된 예
