디맨드 제어



디맨드 제어는 디맨드 그래프의 현재 상태를 보는 메뉴이다.

디맨드 그래프는 전력제어의 디맨드 제어 상황을 그래프로 보여주기 위한 그래픽요소로 보통 15분 동안 전력흐름 및 전력량 등을 분석하는데 사용된다.

<그림 1>은 디맨드 제어 화면의 예이고 <그림 2>는 디맨드 제어 화면에 표시되는 디맨드 그래프의 표시 원리이다.

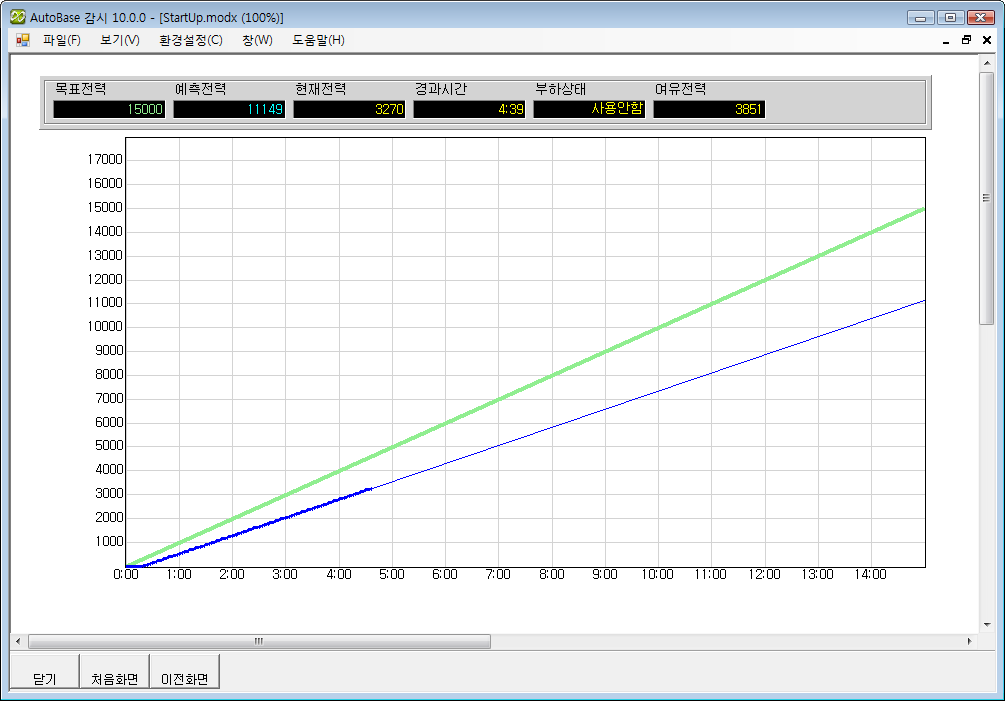

<그림 1> 디맨드 제어 화면의 예



1

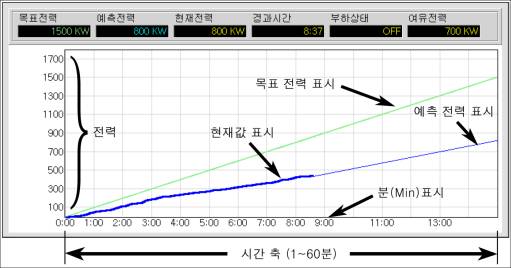

<그림 2> 디맨드 그래프의 표시원리



<그림 1>의 왼쪽 리스트에 표시된 특정한 디맨드 항목을 선택하면 오른쪽에 선택한 디맨드에 대한 현재 그래프를 보여준다.

<그림 1>에 표시될 디맨드 항목의 추가, 삭제 등은 스튜디오(디맨드 제어 설정)에서 설정한다.

각 디맨드 제어요소는 사용될 높이 태그, 시간 흐름 읽기용 태그, 현재값 태그, 기준값 설정태그, 그래프의 전체시간, 글꼴, 배경색상 등을 설정한다.



참고) 디맨드 제어는 그래픽 요소의 ‘디맨드 윈도우’와 동일한 내용이다.
