보기 메뉴



감시 프로그램의 보기 메뉴를 선택하면 <그림 1>과 같은 부 메뉴가 나타난다.

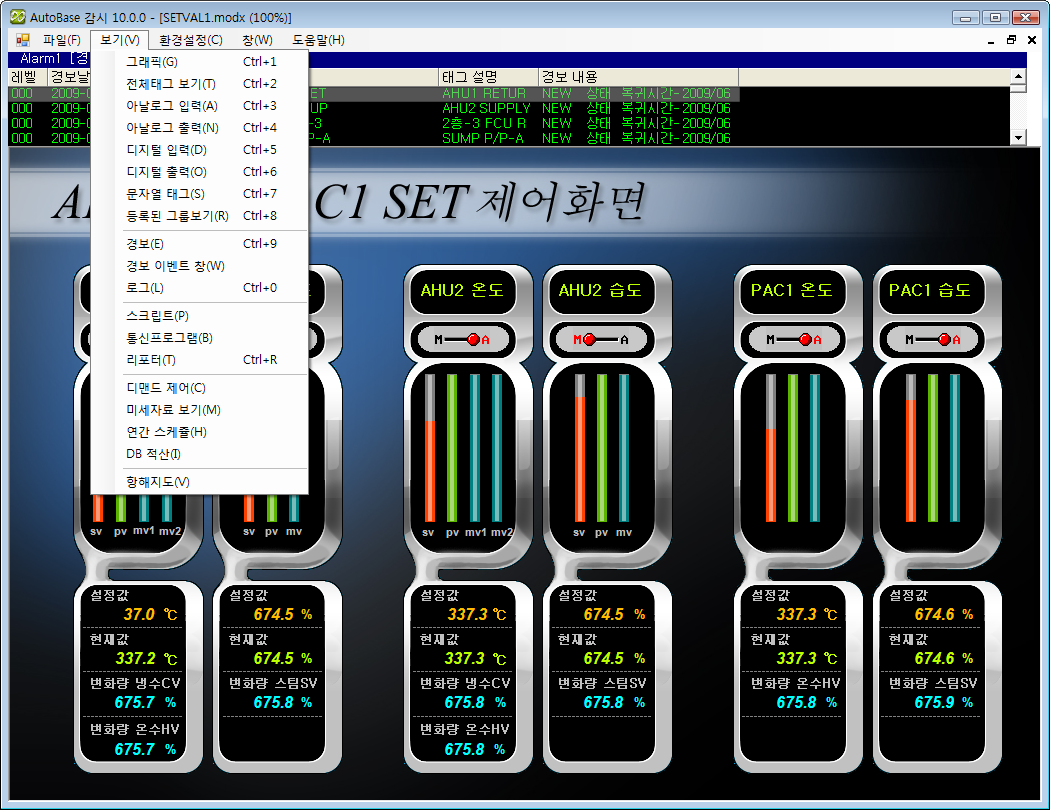

<그림 1> 감시 프로그램의 보기 메뉴를 선택한 예



보기 메뉴는 그래픽, 전체태그 보기, 아날로그 입력, 아날로그 출력, 디지털 입력, 디지털 출력, 문자열 태그, 등록된 그룹보기, 경보, 경보 이벤트 창, 로그, 스크립트, 통신 프로그램, 리포터, 디맨드 제어, 미세자료 보기, 연간 스케쥴, DB 적산, 항해지도의 부 메뉴가 있다.

그래픽 : 스튜디오에서 작성한 모듈(MODX, MOD)로 현장 상태를 실시간으로 감시하는 화면이다.

전체태그 보기 : 모든(아날로그, 디지털, …) 태그에 대한 감시/제어  등의 작업을 할 수 있는 화면.

아날로그 입력 : 모든 아날로그 입력 태그에 대한 감시/제어 등의 작업을 할 수 있는 화면.

아날로그 출력 : 모든 아날로그 출력 태그에 대한 감시/제어 등의 작업을 할 수 있는 화면.

디지털 입력 : 모든 디지털 입력 태그에 대한 감시/제어 등의 작업을 할 수 있는 화면.

디지털 출력 : 모든 디지털 출력 태그에 대한 감시/제어 등의 작업을 할 수 있는 화면.

문자열 태그 : 모든 문자열 태그에 대한 감시/제어 등의 작업을 할 수 있는 화면.

등록된 그룹보기 : 전체 태그 중에서 임의로 등록한 그룹을 볼 수 있는 화면.

경보 : 발생된 모든 경보를 날짜별로 볼 수 있는 화면.

경보 이벤트 창 : 발생된 경보 중에서 화면경보 종류를 ‘경보발생 동안’, ‘사용자 확인 때까지’로 설정한 경보를 볼 수 있는 화면.

로그 : 로그 정보를 날짜별로 볼 수 있는 화면.

스크립트 : 스튜디오에서 작성한 감시 프로그램 실행 중에 계속 스크립트의 실행상태 등을 볼 수 있는 화면.

통신 프로그램 : 통신 프로그램을 활성화하거나 실행시킬 수 있다.

리포터 : 스튜디오에서 작성한 리포터를 보거나 인쇄하기 위한 메뉴.

디맨드 제어 : 디맨드 제어 상황을 그래프로 보는 메뉴.

미세자료 보기 : 미세자료로 저장된 아날로그/디지털 태그 값을 그래프 형태로 보는 화면.

연간 스케쥴 : 요일별, 특정일 등에 대한 운전모델을 설정하여 각 날짜에 대한 운전 스케쥴을 설정하고 운전하는 기능.

DB 적산 : 실행 프로그램의 저장목록 항목에 의하여 저장된 데이터베이스 자료를 전년, 금년, 전월, 금월, 전일, 금일, 전시, 금시 자료를 계산.

항해지도 : 현재 활성화된 MDI 그래픽 감시화면 전체를 보여주고 사용자의 선택에 따라 감시화면을 확대/축소하여 볼 수 있는 기능.



참고) 사용자 메뉴(메뉴 편집)로 감시 프로그램의 모든 메뉴는 ( 보기 또는 보기의 부 메뉴 등 ) 재 배치하거나 표시하지 않을 수 있다.
