아날로그 자료보기 설정
아날로그 자료보기 메뉴버튼의
,
또는 단축버튼의
‘아날로그
자료보기 설정’을 선택하면 <그림 1>과 같은 대화상자가 나타난다.

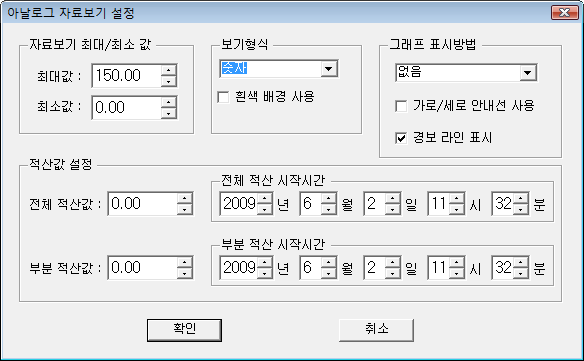

<그림 1> 아날로그 자료보기 설정 대화상자의 예
<그림 1>의 자료보기 최대/최소 값 영역에서 자료보기 그래프의 최대/최소 값을 설정(보기형식이 선, 사각형일 때 유효)한다.
보기형식에서는 자료보기 표시방법을 숫자, 선 그래프, 사각 그래프 중에서 선택할 수 있다.
흰색
배경 사용(
)에서는
배경색을 기본 검정색이 아닌 흰색 배경으로 변경할 수 있다. (디지털 자료보기에도 적용)
또한 그래프 표시방법 영역에서 그래프 표시점(없음, 사각형, 원형, 삼각형, 마름모, x 표시, * 표시) 및 가로/세로 안내선 사용 여부, 경보라인(HiHi 등) 표시 여부를 설정하고 적산값 설정 영역에서 전체/부분 적산값 및 적산 시작시간을 설정할 수 있다.
<그림 1>의 적산값은 설정한 시간부터 현재까지의 시간당 아날로그 값을 더해 놓은 것으로 전체와 부분 2가지 종류가 있다.
(전체와 부분 적산은 시간을 달리하여 적산할 수 있는 것이 다르고 다른 기능은 동일하다.)
참고) 적산값으로 적산 계기가 따로 없는 장비의 적산값을 얻을 수 있다. 단 정밀한 값을 원할 경우 이 적산값을 사용하지 않는 것이 좋다.
특정 태그의 적산값은 스크립트의 @AiSumTotal 함수로 읽을 수 있다.
아날로그 자료보기 시작시간은
자료보기 화면의
버튼 또는 메뉴버튼의
을
선택하여 설정할 수 있다.
자료보기의
메뉴버튼
,
을
선택하면 자료보기 시작시간을 1시간 ~ 1년(자료보기 보기 전체시간에 비례) 간격으로 감소시키거나 증가시킬 수
있다.
