아날로그 자료보기
전체태그 보기, 아날로그 입력 보기, 아날로그 입력 상세, 그래픽 보기의 아날로그에 관련된 요소 등에서 ‘아날로그 자료보기’를(또는 자료보기) 선택하면 <그림 1>의 예와 같은 아날로그 자료보기 화면이 열린다.
아날로그 자료보기는 지정한 시간동안(분별, 시간별, 일별, 주별, 월별) 아날로그 입력태그에 대한 자료 값(평균, 최소, 최대, 적산)을 볼 수 있다.

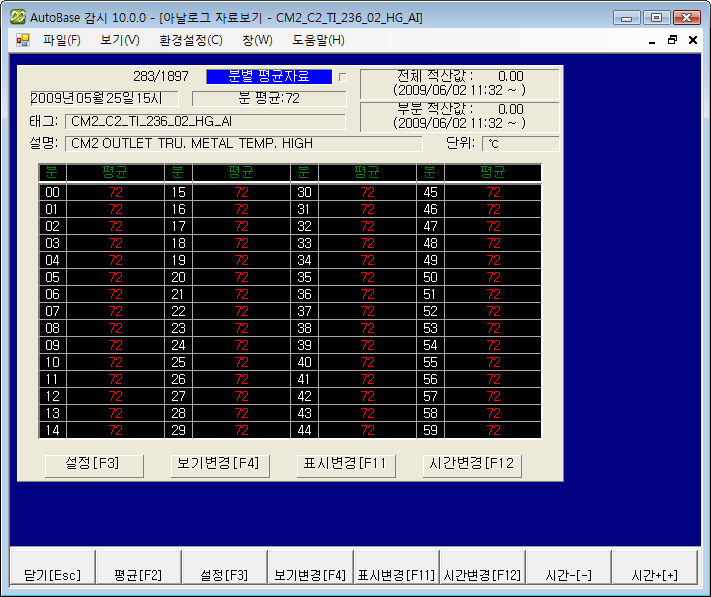

<그림 1> 아날로그 분별 자료보기 화면의 예
자료보기
메뉴버튼의
,
버튼 또는 단축메뉴의
‘아날로그 자료보기 설정’을 선택하여 자료보기 화면에 표시되는 그래프의 최대/최소 값, 보기형식(숫자, 선, 사각), 그래프 표시방법, 적산값
등을 설정할 수 있다.
자료보기
메뉴버튼의
버튼을 선택하면 자료보기 자료를
평균 -> 최소 -> 최대 -> 적산 순으로 변경하여 볼 수 있다.
자료보기
메뉴버튼의
또는
을 선택하면 자료보기의 자료를 분별 -> 시간별 -> 일별 -> 주별 -> 월별 순으로 변경하여 볼 수 있다.
또한
메뉴버튼의
또는
을 선택하면 자료표시 방법을 숫자 -> 선 그래프 -> 사각 그래프 순으로 변경하여 볼 수 있다.
자료보기 시작시간은 자료보기 화면의
버튼 또는 메뉴버튼의
을
선택하여 설정할 수 있다.
또한
자료보기 메뉴버튼의
,
을 선택하면 자료보기 시작시간을 1시간 ~ 1년(자료보기 보기 전체시간에 비례) 간격으로 감소시키거나 증가시킬 수 있다.
아날로그 자료보기에서 Page Up 및 Page Down 키를 누르면 이전 또는 다음 아날로그 입력태그에 대한 자료보기를 할 수 있다. (단 비활성 태그가 존재하면 이전 또는 다음 태그로…)
아날로그 자료보기의 배경색상, 글꼴, 글자의 크기 등은 ‘환경설정|사용색상’, ‘환경설정|사용글꼴’의 메뉴에서 설정할 수 있다.
아날로그
자료보기 화면의 아래 쪽에는
, , , , , , , 과 같은 메뉴버튼이 있다.
아날로그 자료보기 화면에서 마우스 오른쪽 버튼을 누르면 <그림 2>와 같은 아날로그 자료보기 단축메뉴가 나타난다.
아날로그 자료보기의 단축메뉴, 메뉴버튼을 이용하여 다음과 같이 다른 메뉴로 이동하거나 설정 등의 작업을 할 수 있다.
닫기 : 버튼을 선택하여 아날로그 자료보기 화면을 닫을 수 있다.
자료 값 변경 : 버튼을 선택하여 자료보기 자료를 평균 -> 최소 -> 최대 -> 적산 -> 전체 순으로 변경하여 볼 수 있다.
자료보기 설정 : 버튼 또는 단축메뉴의
‘아날로그
자료보기 설정’을 선택하여 화면에 표시되는 그래프 최대/최소
값 등을 설정.
자료보기 변경 : (또는 )을 선택하여 자료보기 자료를 분별 -> 시간별 -> 일별 -> 주별 -> 월별 순으로 변경.
표시변경 : (또는 )을 선택하여 자료표시 방법을 숫자 -> 선 그래프 -> 사각 그래프 순으로 변경.
자료보기 시작시간 : 버튼 또는 F12 키를
누르면 자료보기 시작시간을 설정할 수 있다.
(자료보기 화면의 버튼으로도 설정가능)
자료보기
시작시간 증감 : , 버튼을 선택하여 자료보기 시작시간을 1시간 ~ 1년 간격으로 감소/증가.
(자료보기 보기 전체시간에 비례)
1시간 ~ 30일 경향진단 : 단축메뉴의 ‘아날로그 1시간 ~ 30일 경향진단’을 선택하여 1시간 ~ 30일 경향진단 화면으로 이동.
분별 ~ 월별 자료보기 : 단축메뉴의 ‘아날로그 분별 ~ 월별 자료보기’를 선택하여 자료보기로 자료시간을 변경.
아날로그 설정치 변경 : 단축메뉴의 ‘아날로그 설정치 변경’을 선택하여 아날로그 입력 태그에 대한 설정치(현재 값) 변경.
아날로그 입력태그 연결 종류가 메모리, 시스템 태그이거나 PLC_SCAN 태그 등이면서 AO SV 가 설정된 태그일 경우.
아날로그 입력태그 속성 수정 : 단축메뉴의 ‘아날로그 입력태그 속성변경’을 선택하여 태그 속성 수정.
아날로그 수동기입 : 단축메뉴의 ‘아날로그 수동기입’을 선택하여 아날로그 입력태그에 대한 수동기입(스캔금지) 설정 및 해제.

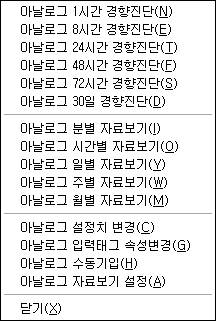

<그림 2> 아날로그 자료보기의 단축메뉴
참고) 스크립트 등으로 여러 개의 아날로그/디지털 태그를 등록하여 멀티 자료보기 감시를 할 수도 있다.
