디지털 입력 상세보기
전체태그 보기, 디지털 입력 보기, 그래픽 보기의 디지털에 관련된 그래픽 요소 등에서 ‘디지털 입력 상세’를(또는 상세보기) 선택하면 <그림 1>의 예와 같은 디지털 입력 상세보기 화면이 열린다.
디지털 입력 상세보기는 선택한 디지털 입력태그에 대한 실시간 트랜드와 태그에 설정된 인자 값 등을 보여준다.
또한 디지털 입력 상세보기 단축메뉴, 메뉴버튼 등을 이용하여 디지털 경향진단, 디지털 자료보기, 제어, 설정 등의 작업을 할 수 있다.

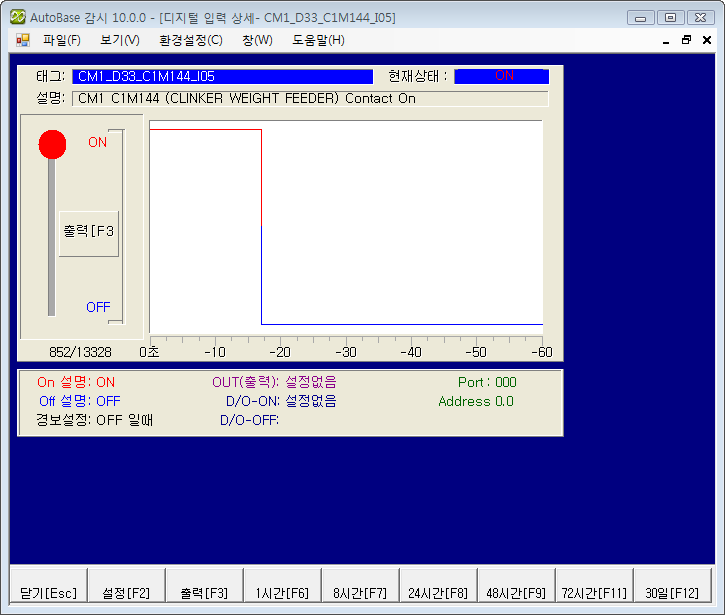

<그림 1> 디지털 입력 상세 보기화면의 예
디지털 입력 상세보기 실시간 트랜드의 전체시간 및 시간간격은 디지털 입력 상세보기 설정메뉴에서 지정할 수 있다.
디지털
입력 상세보기 화면의
버튼(또는
버튼)을 선택하여 디지털 입력 값을 변경할 수 있다.
(디지털 입력태그 연결 종류가 메모리, 시스템 태그이거나 PLC_SCAN 태그 등이면서 Out1, Out2를 설정한 태그일 경우)
디지털 입력 상세보기에서 Page Up 및 Page Down 키를 누르면 이전 또는 다음 디지털 입력태그에 대한 상세보기를 할 수 있다. (단 비활성 태그가 존재하면 이전 또는 다음 태그로…)
디지털 입력 상세보기의 배경색상, 글꼴, 글자의 크기 등은 ‘환경설정|사용색상’, ‘환경설정|사용글꼴’의 메뉴에서 설정할 수 있다.
디지털
입력 상세보기 화면의 아래 쪽에는
,
, ,
,
,
,
,
,
과 같은 메뉴버튼이 있다.
디지털 입력 상세보기에서 마우스 오른쪽 버튼을 누르면 <그림 2>와 같은 디지털 입력 상세보기의 단축메뉴가 나타난다.
디지털 입력 상세보기의 단축메뉴, 메뉴버튼을 이용하여 다음과 같이 다른 메뉴로 이동하거나 설정 등의 작업을 할 수 있다.
닫기 : 버튼을 선택하여 디지털 입력 상세 보기를 닫을 수 있다.
상세보기 설정 : 버튼 또는 단축메뉴의
‘디지털
입력 상세보기 설정’을 선택하여 디지털 입력 상세보기 실시간 트랜드의 전체시간 등을 설정.
디지털 입력 값 변경 : 버튼 또는 단축메뉴의
‘디지털
입력 값 변경’을 선택하여 디지털 입력 현재 값을 변경할 수 있다.
디지털 입력태그 연결 종류가 메모리, 시스템 태그이거나 PLC_SCAN 태그 등이면서 Out1 가 설정된 태그일 경우.
디지털 1시간 ~ 30일 경향진단 : ~ 버튼 또는 단축메뉴의
‘디지털 1시간 ~ 30일 경향진단’을
선택하여 디지털 경향진단으로 이동.
디지털 분별 ~ 월별 자료보기 : 단축메뉴의 ‘디지털 분별 ~ 월별 자료보기’를 선택하여 디지털 자료보기 화면으로 이동할 수 있다.
디지털 입력태그 속성 수정 : 단축메뉴의 ‘디지털 입력태그 속성변경’을 선택하여 태그 속성을 수정할 수 있다.
디지털 수동기입 : 단축메뉴의 ‘디지털 수동기입’을 선택하여 디지털 입력태그에 대한 수동기입(스캔금지) 설정 및 해제.

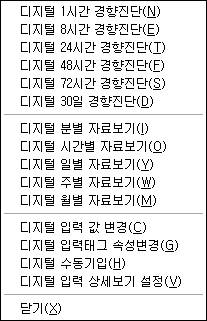

<그림 2> 디지털 입력 상세 보기의 단축메뉴
