디지털 경향진단
전체태그 보기, 디지털 입력 보기, 그래픽 보기의 디지털에 관련된 그래픽 요소 등에서 ‘디지털 경향진단’을(또는 경향진단) 선택하면 <그림 1>의 예와 같은 디지털 경향진단 화면이 열린다.
디지털 경향진단은 지정한 시간동안(1시간, 8시간, 24시간, 48시간, 72시간, 30일) 디지털 입력태그에 대한 과거 경향(트랜드)을 보여준다.
<그림 1> 디지털 1시간 경향진단 화면의 예
디지털
경향진단 메뉴버튼의
,
버튼 또는 단축메뉴의
‘디지털 경향진단 설정’을 선택하여 경향진단 화면에 표시되는 자료 읽기 간격, 자료보기 시작시간 등을
설정할 수 있다.
경향진단
메뉴버튼의
,
버튼을 눌러 선택된 자료위치를 이동할 수 있고
버튼 또는
를 선택하여 경향진단 자료보기 시작시간을
설정할 수 있다.
경향진단
화면의
버튼,
버튼 또는 메뉴버튼의
,
을 선택하면 경향진단 시작시간을 1시간 ~ 30일(경향진단 보기 전체시간에 비례) 간격으로 감소시키거나 증가시킬 수 있다.
디지털 경향진단 보기에서 Page Up 및 Page Down 키를 누르면 이전 또는 다음 디지털 입력태그에 대한 경향진단 보기를 할 수 있다. (단 비활성 태그가 존재하면 이전 또는 다음 태그로…)
디지털 경향진단 보기의 배경색상, 글꼴, 글자의 크기 등은 ‘환경설정|사용색상’, ‘환경설정|사용글꼴’의 메뉴에서 설정할 수 있다.
디지털
경향진단 화면의 아래 쪽에는
, , , , , , 과 같은 메뉴버튼이 있다.
디지털 경향진단 화면에서 마우스 오른쪽 버튼을 누르면 <그림 2>와 같은 디지털 경향진단 단축메뉴가 나타난다.
디지털 경향진단의 단축메뉴, 메뉴버튼을 이용하여 다음과 같이 다른 메뉴로 이동하거나 설정 등의 작업을 할 수 있다.
닫기 : 버튼을 선택하여 디지털 경향진단 화면을 닫을 수 있다.
경향진단 설정 : 버튼 또는 단축메뉴의
‘디지털
경향진단 설정’을 선택하여 경향진단 화면의 자료 읽기 간격 등을 설정.
경향진단 시작시간 : 버튼을 선택하여 경향진단 시작시간을 설정할 수 있다.
(경향진단 화면의 버튼으로도 설정가능)
자료선택
위치변경 : , 버튼으로 선택된 자료 위치를 변경할 수 있다. ( 마우스 왼쪽버튼으로도 선택가능)
단 자료선택은 디지털 경향진단 설정에서 ‘현재 값 표시선’이 체크( V )되어 있어야 한다.
자료보기
시작시간 증감 : , 버튼을 선택하여 경향진단 시작시간을 1시간 ~ 30일 간격으로 감소/증가.
(경향진단
보기 전체시간에 비례, 경향진단 화면의 버튼, 버튼으로도 설정가능)
디지털 1시간 ~ 30일 경향진단 : 단축메뉴의 ‘디지털 1시간 ~ 30일 경향진단’을 선택하여 경향진단 전체시간 변경.
디지털 분별 ~ 월별 자료보기 : 단축메뉴의 ‘디지털 분별 ~ 월별 자료보기’를 선택하여 디지털 자료보기 화면으로 이동.
디지털 입력 값 변경 : 단축메뉴의 ‘디지털 입력 값 변경’을 선택하여 디지털 입력 값(현재 값)을 변경할 수 있다.
디지털 입력태그 연결 종류가 메모리, 시스템 태그이거나 PLC_SCAN 태그 등이면서 AO SV 가 설정된 태그일 경우.
디지털 입력태그 속성 수정 : 단축메뉴의 ‘디지털 입력태그 속성변경’을 선택하여 태그 속성을 수정할 수 있다.
디지털 수동기입 : 단축메뉴의 ‘디지털 수동기입’을 선택하여 디지털 입력태그에 대한 수동기입(스캔금지) 설정 및 해제.

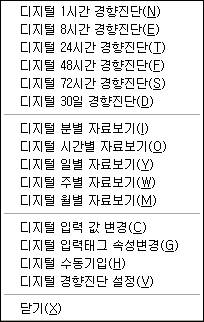

<그림 2> 디지털 경향진단의 단축메뉴
관련항목)
