디지털 출력 버튼 그래픽 요소
디지털 출력 버튼 그래픽 요소는 그래픽 보기화면에 사용자가 버튼을 눌러서 설정한 디지털 태그를 출력하기 위한 그래픽 요소이다.

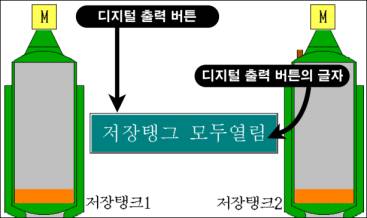

<그림 1>은 디지털 출력 버튼 그래픽 요소의 예이다.
<그림 1> 디지털 출력 버튼 그래픽 요소의 예
디지털 출력 버튼에 포함될 디지털 출력(DO)태그, 버튼의 크기, 색상, 위치, 버튼 위의 글씨 등은 스튜디오(디지털 출력 버튼 설정)에서 설정한 값으로 표시된다.
디지털 출력 버튼 그래픽 요소를 마우스 왼쪽 버튼으로 누르면 스튜디오에서 설정한 디지털 출력을 할 수 있고 마우스 오른쪽 버튼으로 누르면 그래픽 보기의 단축메뉴가 나타난다.

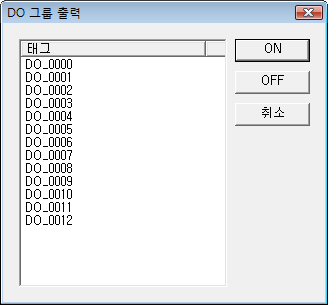

<그림 2>는 디지털 출력 버튼을 마우스 왼쪽버튼으로 눌렀을 때 나타나는 출력확인 대화상자이다.
<그림 2> 디지털 출력 버튼을 눌렀을 때 나타나는 DO 그룹 출력확인 대화상자의 예
디지털 출력 버튼으로 설정할 수 있는 디지털 출력 태그의 개수는 1~32767개 이다.
