그래픽 보기



감시 프로그램의 ‘보기|그래픽’을 선택하면 <그림 1>의 예와 같은 그래픽 보기화면이 열린다.

그래픽 보기는 감시 프로그램의 주된 기능으로 그래픽 화면 구성은 스튜디오를 이용하여 사용자와 현장 상황에 따라 여러 가지 모습으로 구성이 가능하다.

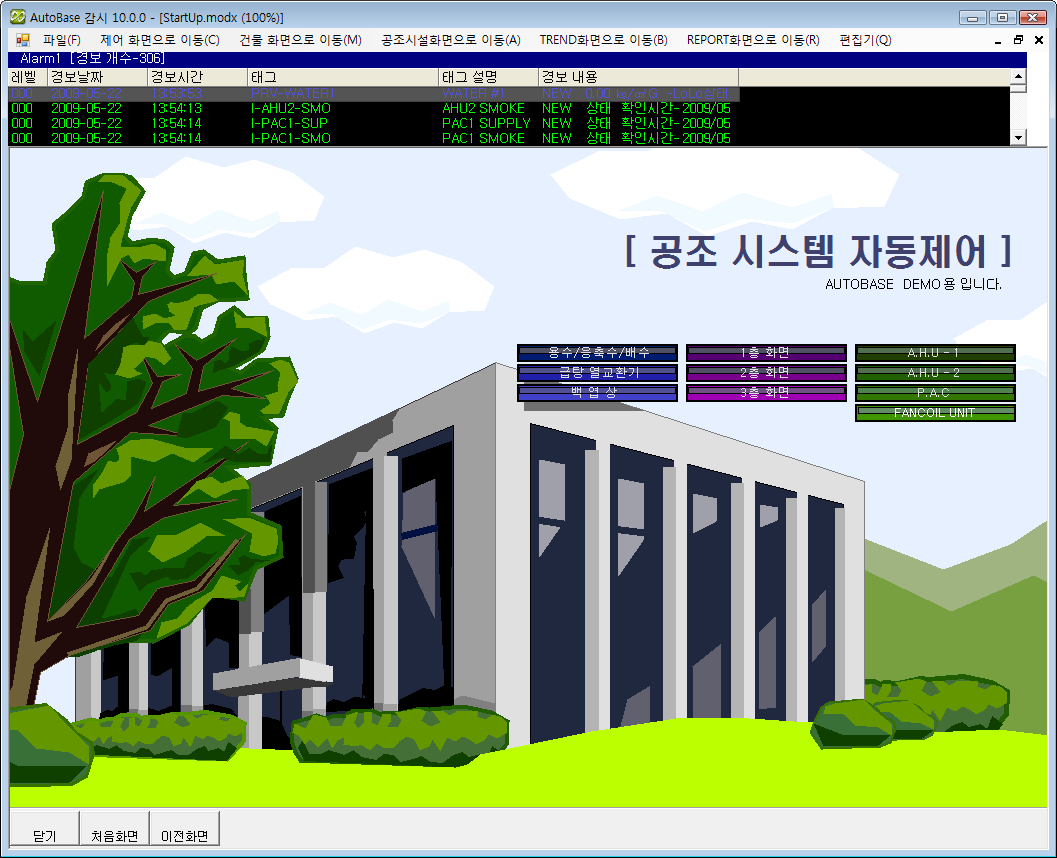

<그림 1> 그래픽 감시화면의 예



그래픽 보기화면의 아래 쪽에는 다음과 같은 메뉴버튼이 표시되는데 ‘환경설정|기타 환경설정’ 메뉴에서 메뉴버튼 표시여부를 설정할 수 있다.



닫기 : 2 버튼을 누르면 그래픽 보기 화면을 닫는다.

처음화면 : 3 버튼을 누르면 그래픽 보기의 처음화면 즉 ‘Startup.modx’ 화면으로( 또는 StartUp.mod ) 이동된다.

이전화면 : 4 버튼을 누르면 이전 그래픽 보기화면으로 이동된다.





그래픽을 선택하면 스튜디오에서 작성한 ‘StartUp.modx’ ( 또는 StartUp.mod ) 모듈 파일로 그래픽 감시화면이 열리는데 그래픽( 모듈 ) 화면의 각 요소는 다음과 같은 것들로 구성되어 있다.



아날로그에 관련된 그래픽 요소 : 아날로그 태그 표시에 관련된 그래픽 요소.

디지털에 관련된 그래픽 요소 : 디지털 태그 표시에 관련된 그래픽 요소.

버튼에 관련된 그래픽 요소 : 작성된 모듈(MODX, MOD)로 보기화면을 이동하고 스크립트를 실행하거나 디지털 출력을 위한 버튼 등으로 구성된다.

문자열 태그 : 지정한 문자열 태그 값을 그래픽 감시화면에 표시하는 그래픽 요소.

태그 애니메이션 : 여러 태그의 상태값에 따라서 특정 그림이나 애니메이션 파일을 보여주는 그래픽 요소

그래픽 모듈 : 만들어진 모듈파일을 그래픽 요소로 사용하여 여러 개의 그래픽 화면을 하나의 화면에 감시하기 위한 요소.

경보 윈도우 : 스튜디오에서 설정한 우선순위의 경보가 발생했을 때 그 내용을 보여주는 그래픽 요소.

멀티 그래프 : 아날로그, 디지털 현재 값이 지정한 밀리 초 동안 변화하는 모습을 그래프로 보여주는 그래픽 요소.

멀티 트랜드 : 아날로그, 디지털 운전상태가 지정한 분, 시간, 일, 월 동안 변화하는 모습을 보여주는 그래픽 요소.

디맨드 윈도우 : 전력제어의 디맨드 제어 상황을 그래프로 보여주기 위한 그래픽요소.

미세자료 윈도우 : 짧은 시간( 1 ~ 60,000 mSec )간격으로 저장된 아날로그/디지털 자료를 보여주는 그래픽요소.

미세자료 트랜드 : 짧은 시간( 1 ~ 60,000 mSec )간격으로 저장된 아날로그/디지털 자료를 트랜드로 보여주는 그래픽요소.

리스트 박스 : 리스트 박스 윈도우 컨트롤로 사용자 선택사항 등을 설정할 수 있게 하는 그래픽 요소.

콤보 박스 :  콤보 박스 윈도우 컨트롤로 사용자 선택사항 등을 설정할 수 있게 하는 그래픽 요소.

입력기 : 입력기 윈도우 컨트롤로 사용자가 특정한 문자를 입력하여 설정 등의 작업을 할 수 있는 그래픽 요소.

라디오 버튼 : 라디오 버튼 윈도우 컨트롤로 사용자 선택사항 등을 설정할 수 있게 하는 그래픽 요소.

체크 박스 : 체크 박스 윈도우 컨트롤로 사용자 선택사항 등을 설정할 수 있게 하는 그래픽 요소.

데이터베이스 : SQL 서버, Oracle, Access 등의 데이터베이스 자료를 읽기 위한 그래픽 요소.

실시간 테스트 그래프 : 설정한 시간동안 특정한 태그 현재 값의 변화추이를 그래프로 표시하는 그래픽 요소.

XY 그래프 : 특정한 2 개의 쌍으로 된 태그 현재 값이 설정한 시간동안 변화하는 형태를 관찰하기 위한 그래픽 요소.

데이터베이스 트랜드 : 데이터베이스에 시간(초, 분, 시간, 일, 월, 년 등)을 포함하여 저장된 자료를 트랜드로 보여주는 그래픽 요소.

변화값 표시 : 아날로그 입력 현재 값과 디지털 입력 상태가 변경된 태그를 순서대로 보여주는 그래픽 요소.

그림 : 비트맵 그림을 표시하는 그래픽 요소.

애니메이션 : 애니메이션 그림을 표시하는 그래픽 요소.

한줄글자 : 한 줄글자를 표시하는 그래픽 요소.

사각형 : 사각형을 표시하는 그래픽 요소.

: 원을 표시하는 그래픽 요소.

직선 : 직선을 표시하는 그래픽 요소.

다각형 : 다각형을 표시하는 그래픽 요소.

둥근 사각형 : 둥근 사각형을 표시하는 그래픽 요소.

곡선 : 곡선을 표시하는 그래픽 요소.

글자 : 글자(여러 줄 글자도 가능)를 표시하는 그래픽 요소.

시계 : 시계(현재시간)를 표시하는 그래픽 요소.

날짜 : 현재 날짜를 표시하는 그래픽 요소.

배경그림 : 그래픽 감시화면의 비트맵 배경그림.

배경색상 : 그래픽 화면의 배경색상.

그룹 : 여러 가지 그래픽 요소를 묶어서 하나의 그래픽 요소로 만든 그래픽 요소.



그래픽의 각 요소에서 마우스 왼쪽, 오른쪽 버튼을 누르면 해당 요소에 설정된 메뉴 등이 표시된다.

만약 그래픽 요소가 없는 영역 또는 마우스 응답이 없는 그래픽 요소에서 마우스 오른쪽 버튼을 누르면 그래픽 보기의 단축메뉴가 나타난다.

단 ‘환경설정|기타 환경설정’에서 왼쪽/오른쪽 마우스 응답을 설정하지 않았을 때는 그래픽 화면의 왼쪽/오른쪽 마우스 버튼에 대한 응답을 하지 않는다.



참고) 대부분의 그래픽 요소는 확장기능으로 크기, 위치, 마우스 응답, 보기, 색상 등을 스크립트로 작성하여 사용할 수 있다.

확장기능의 사용여부와 스크립트 작성 등은 스튜디오(확장기능 설정법)에서 설정한다.
