데이터베이스 트랜드 설정
데이터베이스 트랜드 그래픽 요소의 자료 표시부 밖에서 마우스 왼쪽버튼을 누르면 <그림 1>과 같은 설정 대화상자가 나타난다.

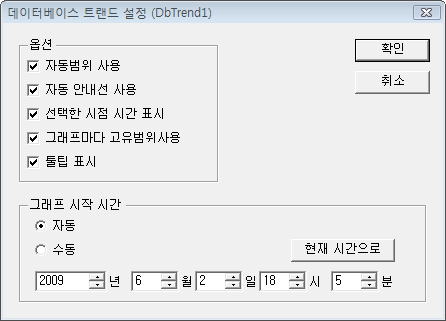

<그림 1> 데이터베이스 트랜드 설정 대화상자의 예
<그림 1>의 설정 대화상자에서 다음과 같은 내용을 설정할 수 있다.
자동범위 사용 : 트랜드 그래프 표시화면 높이 값을 자동으로 조절. ( 현재 표시 범위 내의 최대, 최소 값을 기준으로 )
자동 안내선 사용 : 가로 안내선을 적당한 개수로 자동으로 맞추는 설정.
선택한 시점 시간 표시 : 선택된 데이터베이스 트랜드 시점의 시간을 화면 위쪽에 표시.
그래프마다 고유범위 사용 : 별도로 설정한 최대, 최소 값으로 그래프 높이 값을 사용. ( 자동범위를 사용하면 무시 )
튤팁 표시 : <그림 2>와 같이 선택한 트랜드 자료의 태그 설명, 태그 값, 시간 등을 표시.
그래프 시작시간 : 데이터베이스 트랜드 시작시간을 설정.
만약 자동으로 설정되어 있으면 현재시간이 마지막 자료위치.
<그림 2> 튤팁 표시의 예
주의) 데이터베이스 트랜드 길이가 너무 클 경우 트랜드 표시속도(시스템의 속도)가 늦어지는 현상이 생길 수 있습니다.
데이터베이스 트랜드 그래픽 요소는 다음과 같은 스크립트로도 설정할 수 있다.
@DbTrendAddMember : 하나의 그래프 구성원을 그래픽 요소에 추가.
@DbTrendClear : 등록된 모든 그래프 구성원을 삭제.
@DbTrendGetMax : 지정한 구성원의 범위 최대값(그래프 최대값)을 읽어온다.
@DbTrendGetMemberFlags : 지정한 구성원의 구성원 옵션을 읽어온다. HiHi = 1, High = 2, Low = 4, Lolo = 8.
@DbTrendGetMin : 지정한 구성원의 범위 최소값(그래프 최소값)을 읽어온다.
@DbTrendGetRealPos : 주어진 값을 가지고 있는 그래프 구성원의 배열 순서를 얻는다.
@DbTrendGetShowSize : 데이터 보기 범위(자료의 개수)의 개수를 읽어온다.
@DbTrendReLoad : 모든 데이터 값을 다시 읽어온다.
@DbTrendRemoveAt : 설정한 그래프 구성원 하나를 삭제한다.
@DbTrendSaveToCsv : 데이터 내용을 콤마로 구분된 텍스트 파일로 저장한다.
@DbTrendSetDataType : 데이터 읽기 주기(간격)를 변경한다.
@DbTrendSetDsn : 데이터베이스 연결문자열을 변경한다.
@DbTrendSetMax : 지정한 구성원의 범위 최대값(그래프 최대값)을 변경한다.
@DbTrendSetMemberFlags : 지정한 구성원 옵션을 변경한다. HiHi = 1, High = 2, Low = 4, Lolo = 8.
@DbTrendSetMemberTable : 지정한 구성원의 읽을 테이블을 변경한다.
@DbTrendSetMin : 지정한 구성원의 범위 최소값(그래프 최소값)을 변경한다.
@DbTrendSetShowSize : 데이터 보기 범위의 개수(자료의 개수)를 변경한다.
@DbTrendSetStartTime : 그래프(자료의) 시작시간을 변경한다.
@DbTrendSetTable : 기본 테이블을 변경한다.
@DbTrendShiftTime : 그래프(데이터) 시작 시간을 설정한 개수만큼 이동한다.
