멀티 트랜드 그래픽 요소
멀티 트랜드는 아날로그 입력 값(평균, 최대, 최소, 적산, 차이값 등) 또는 디지털 운전상태가 지정한 분, 시간, 일, 월 동안 변화하는 모습을 <그림 1>과 같은 그래프로 보여주는 그래픽 요소이다.

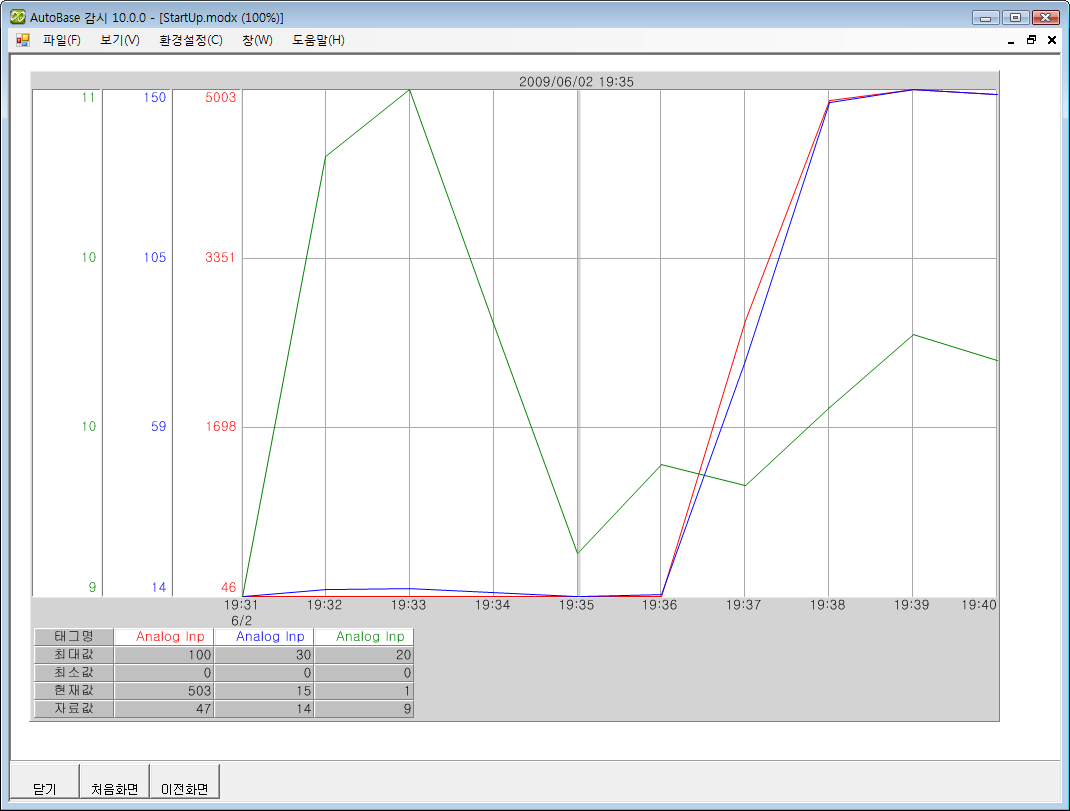

<그림 1> 멀티 트랜드 그래픽 요소의 예
멀티 트랜드 그래픽 요소의 자료 표시부 밖에서 마우스 왼쪽버튼을 누르면 멀티 트랜드 설정 대화상자에서 트랜드 길이, 표시방법 등을 설정할 수 있다.
멀티 트랜드 그래픽 요소의 태그명, 최대값, 최소값, 현재값, 자료값 위치에서 마우스 왼쪽버튼을 누르면 선택한 태그의 그래프를 표시여부를 설정할 수 있고 마우스 오른쪽 버튼을 누르면 선택한 태그를 기준태그로 변경할 수 있다.
또한 멀티 트랜드 자료 표시부에서 마우스 오른쪽 버튼을 누른 후 이동 하면 자료시간이 마우스가 움직인 마우스 크기만큼 이동되고 왼쪽버튼을 누른 후 마우스를 이동하여 놓으면 이동한 영역내의 최대, 최소, 평균값을 볼 수 있다.
멀티 트랜드 태그속성 표시부의 최대 값, 최소값 표시영역에서 마우스 오른쪽버튼을 누르면 멀티 트랜드 그래프의 범위를 설정할 수 있다.
멀티 트랜드 그래프 범위설정은 멀티 트랜드 설정에서 ‘그래프마다 고유범위 사용’을 체크( V ) 했을 때 각 태그의 그래프 그리기 최대, 최소 값을 설정하는 곳이다.
멀티 트랜드 그래픽 요소의 그래프 표시영역, 태그속성 표시부 이외의 영역에서 마우스 오른쪽버튼을 누르면 그래픽 보기의 단축메뉴가 나타난다.
멀티 트랜드 그래픽 요소의 아날로그/디지털 태그, 선 색상, 선 굵기, 표시 값, 시간범위, 글꼴, 색상, 그래프 이름 등은 스튜디오(멀티 트랜드 설정)에서 설정한다.
멀티 트랜드 그래픽 요소는 다음과 같은 스크립트로도 설정할 수 있다.
@MultiTrendAddTag : 하나의 태그를 그래픽 요소에 추가.
@MultiTrendClear : 등록된 모든 태그를 삭제.
@MultiTrendGetCursorData : 현재 선택된 그래프 위치 값을 얻는다.
@MultiTrendGetDataSize : 현재 설정된 그래프 표시 개수를 얻는다.
@MultiTrendGetStartTime : 그래프 표시 시작시간을 얻는다.
@MultiTrendGetStartTimeMode : 그래프 표시 시작시간 모드를 얻는다. ( 0 = 자동, 1 = 수동 )
@MultiTrendReLoad : 모든 자료요소를 다시 읽어와서 설정한 멀티 트랜드 그래픽 요소를 그린다.
@MultiTrendSetBackColor : 배경색상을 변경한다.
@MultiTrendSetBasicLevel : 기준태그를 설정한다.
@MultiTrendSetDataSize : 그래프 표시 개수를( 10 ~ 32767 ) 설정한다.
@MultiTrendSetStartTime : 그래프 시작시간을 설정한다.
@MultiTrendSetStartTimeMode : 그래프 시작시간 모드를 설정한다. ( 0 = 자동, 1 = 수동 )
