태그 애니메이션 그래픽 요소
태그 애니메이션 그래픽 요소는 여러 태그의 상태 값에 따라 특정한 그림이나 애니메이션 등을 표시하는 요소이다.
태그 애니메이션 그래픽 요소로 설정할 수 있는 값의 종류는 다음과 같다.
(1) = |
(2) >= |
(3) <= |
(4) > |
(5) < |
(6) On |
(7) Off |
(8) HiHi |
(9) High |
(10) Low |
(11) LoLo |
(12) Alarm |

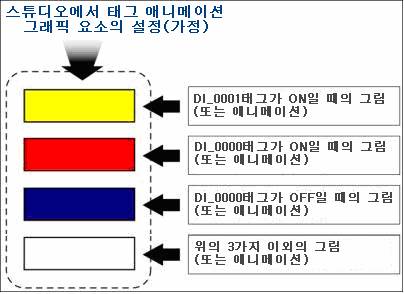

만약 스튜디오에서 태그 애니메이션 그래픽 요소를 <그림 1>과 같이 설정 했을 때 감시 프로그램에 태그 애니메이션 그래픽 요소가 표시되는 모양은 다음의 4가지 중 하나가 된다.
(1) DI_0001 태그의 현재 값이 ON일 때는 노란색 그림(조건에 해당할 경우 이하의 조건이 참이어도 가장 상위에 있으므로 노란색 그림 표시)
(2) DI_0001 태그의 현재 값이 ON일 때는 빨간색 그림
(3) DI_0001 태그의 현재 값이 OFF일 때는 파란색 그림
(4) 기본 그림으로 위의 3가지 경우 이외는 흰색 그림
<그림 1> 태그 애니메이션 그래픽 요소의 설정 예
태그 애니메이션 그래픽 요소에서 마우스 왼쪽 버튼을 누르면 스튜디오에서 설정한 메뉴로 이동할 수 있다.
단, 스튜디오에서 그래픽요소의 마우스 응답을 설정하지 않으면 마우스 응답이 없다.
