아날로그 경향진단

전체태그 보기, 아날로그 입력 보기, 아날로그 입력 상세, 그래픽 보기의 아날로그에 관련된 요소 등에서 ‘아날로그 경향진단’을(또는 경향진단) 선택하면 <그림 1>의 예와 같은 아날로그 경향진단 화면이 열린다.

아날로그 경향진단은 지정한 시간동안(1시간, 8시간, 24시간, 48시간, 72시간, 30일) 아날로그 입력태그에 대한 과거 경향(트랜드)을 보여준다.

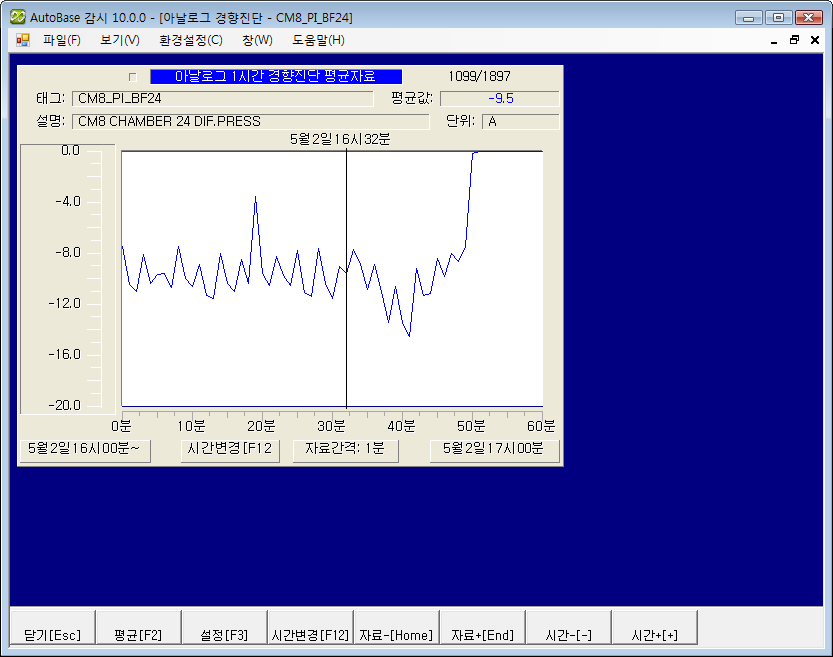

<그림 1> 아날로그 1시간 경향진단 화면의 예

경향진단 메뉴버튼의 , 버튼 또는 단축메뉴의 ‘아날로그 경향진단 설정’을 선택하여 경향진단 화면에 표시되는 그래프의 최대/최소 값, 그래프 보기방법, 자료 읽기 간격, 자료보기 시작시간 등을 설정할 수 있다.

경향진단 메뉴버튼의 버튼을 선택하면 경향진단 자료를 평균 -> 최소 -> 최대 -> 적산 -> 전체 순으로 변경하여 볼 수 있으며 , 버튼을 눌러 선택된 자료위치를 이동할 수 있다.

경향진단 자료보기 시작시간은 경향진단 화면의 버튼 또는 메뉴버튼의 을 선택하여 설정할 수 있다.

경향진단 화면의 버튼, 버튼 또는 메뉴버튼의 , 을 선택하면 경향진단 시작시간을 1시간 ~ 30일(경향진단 보기 전체시간에 비례) 간격으로 감소시키거나 증가시킬 수 있다.

아날로그 경향진단 보기에서 Page Up 및 Page Down 키를 누르면 이전 또는 다음 아날로그 입력태그에 대한 경향진단 보기를 할 수 있다. (단 비활성 태그가 존재하면 이전 또는 다음 태그로…)

아날로그 경향진단 보기의 배경색상, 글꼴, 글자의 크기 등은 ‘환경설정|사용색상’, ‘환경설정|사용글꼴’의 메뉴에서 설정할 수 있다.

아날로그 경향진단 화면의 아래 쪽에는 , , , , , , , 과 같은 메뉴버튼이 있다.

아날로그 경향진단 화면에서 마우스 오른쪽 버튼을 누르면 <그림 2>와 같은 아날로그 경향진단 단축메뉴가 나타난다.

아날로그 경향진단의 단축메뉴, 메뉴버튼을 이용하여 다음과 같이 다른 메뉴로 이동하거나 설정 등의 작업을 할 수 있다.

닫기 : 버튼을 선택하여 아날로그 경향진단 보기화면을 닫는다.

자료 값 변경 : 버튼을 선택하여 경향진단 자료를 평균 -> 최소 -> 최대 -> 적산 -> 전체 순으로 변경하여 볼 수 있다.

경향진단 설정 : 버튼 또는 단축메뉴의 ‘아날로그 경향진단 설정’을 선택하여 경향진단 화면의 그래프의 최대/최소 값, 보기방법 등을 설정.

경향진단 시작시간 : 버튼을 선택하여 경향진단 시작시간을 설정할 수 있다.

(경향진단 화면의 버튼으로도 설정가능)

자료선택 위치변경 : , 버튼으로 선택된 자료 위치를 변경할 수 있다. ( 마우스 왼쪽버튼으로도 선택가능)

단 자료선택은 아날로그 경향진단 설정에서 ‘현재 값 표시선’이 체크( V )되어 있어야 한다.

자료보기 시작시간 증감 : , 버튼을 선택하여 경향진단 시작시간을 1시간 ~ 30일 간격으로 감소/증가시킬 수 있다.

(경향진단 보기 전체시간에 비례, 경향진단 화면의 버튼, 버튼으로도 설정가능)

1시간 ~ 30일 경향진단 : 단축메뉴의 ‘아날로그 1시간 ~ 30일 경향진단’을 선택하여 아날로그 경향진단 전체시간을 변경할 수 있다.

분별 ~ 월별 자료보기 : 단축메뉴의 ‘아날로그 분별 ~ 월별 자료보기’를 선택하여 설정한 자료보기 화면으로 이동할 수 있다.

아날로그 설정치 변경 : 단축메뉴의 ‘아날로그 설정치 변경’을 선택하여 아날로그 입력 태그 설정치(현재 값)를 변경할 수 있다.

아날로그 입력태그 연결 종류가 메모리, 시스템 태그이거나 PLC_SCAN 태그 등이면서 Out1 가 설정된 태그일 경우.

아날로그 입력태그 속성 수정 : 단축메뉴의 ‘아날로그 입력태그 속성변경’을 선택하여 태그 속성을 수정할 수 있다.

아날로그 수동기입 : 단축메뉴의 ‘아날로그 수동기입’을 선택하여 아날로그 입력태그에 대한 수동기입(스캔금지) 설정 및 해제.

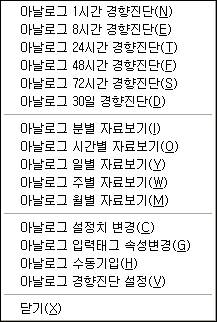

<그림 2> 아날로그 경향진단의 단축메뉴

참고) 스크립트 등으로 여러 개의 아날로그/디지털 태그를 등록하여 멀티 경향진단 감시를 할 수도 있다.

관련항목)

경향진단 자료보기 시작시간
