아날로그에 관련된 그래픽 요소의 단축메뉴
아날로그에 관련된 그래픽 요소에 마우스를 위치 시키면 사각형이 나타나는데 여기서 마우스 왼쪽버튼을 누르면 스튜디오에서 설정한 메뉴가 선택되고 마우스 오른쪽 버튼을 누르면 <그림 1>과 같은 아날로그에 관련된 단축메뉴가 나타난다.
마우스 응답을 설정하지 않은 아날로그에 관련된 요소에 마우스 오른쪽 버튼을 누르면 그래픽 보기의 단축메뉴가 나타난다.
주의) ‘환경설정|기타 환경설정’에서 왼쪽/오른쪽 마우스 응답을 설정하지 않았을 때는 아날로그에 관련된 요소에 대한 마우스 응답은 없다.

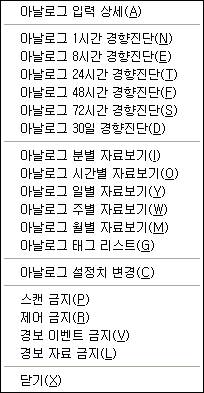

<그림 1> 아날로그에 관련된 그래픽 요소의 단축메뉴
<그림 1>의 아날로그에 관련된 그래픽 요소의 단축메뉴는 다음과 같은 메뉴로 구성된다.
아날로그 입력 상세 : 아날로그 입력태그의 속성, 실시간 트랜드 등을 볼 수 있는 화면으로 이동
아날로그 1시간 ~ 30일 경향진단 : 아날로그 입력태그의 1시간 ~ 30일 경향진단을 볼 수 있는 화면으로 이동
아날로그 분별 ~ 월별 자료보기 : 아날로그 입력태그의 분별 ~ 월별 자료보기를 볼 수 있는 화면으로 이동
아날로그 태그 리스트 : 아날로그 입력 보기 화면으로 이동.
아날로그 설정치 변경 : 메모리 태그 또는 AO SV 가 설정된 아날로그 태그의 설정치 ( 출력 값 ) 변경화면으로 이동.
아날로그 수동기입( 스캔 금지 ) : 아날로그 입력태그의 현재 값을 특정한 값으로 설정하는 기능.
제어 금지 : 아날로그 입력태그의 제어( 출력 ) 여부를 설정하는 메뉴.
경보 이벤트 금지 : 아날로그 태그의 경보 발생 시 화면에 경보 이벤트 창 또는 메시지 화면 표시 여부를 설정하는 메뉴.
경보 자료 금지 : 아날로그 태그의 경보 발생 시 경보 자료를 저장할 것인지를 설정하는 메뉴.
닫기 : 단축메뉴를 닫는다.
