아날로그 메타 그래픽 요소
아날로그 메타 그래픽 요소는 아날로그 현재 값을 <그림 1>의 예와 같은 눈금으로 표시하는 그래픽 요소이다.

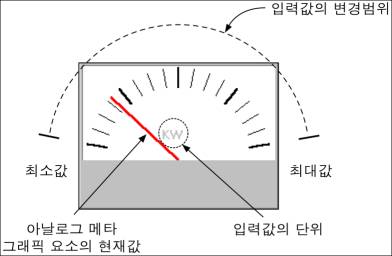

<그림 1> 아날로그 메타 그래픽 요소의 예
아날로그 메타 그래픽 요소의 메타의 크기, 아날로그 태그, 글꼴, 글자색상, 배경색상 등은 스튜디오(모듈 편집기의 아날로그 메타)에서 설정한 내용으로 표시된다.
<그림 2>는 아날로그 메타 요소가 그래픽 화면에 표시되는 원리이다.
<그림 2> 아날로그 메타 요소가 그래픽 화면에 표시되는 원리
아날로그 메타 그래픽 요소에서 마우스 왼쪽 버튼을 누르면 스튜디오에서 설정한 메뉴로 이동할 수 있고 마우스 오른쪽 버튼을 누르면 아날로그에 관련된 그래픽 요소의 단축메뉴가 나타나는데 이 메뉴로 보기 화면을 이동할 수 있다.
단, 스튜디오에서 그래픽요소의 마우스 응답을 설정하지 않으면 마우스 응답이 없다.
