아날로그 상태 그래픽 요소
아날로그 상태 그래픽 요소는 아날로그 입력태그의 현재 값에 따라 특정한 그림, 애니메이션 등을 표시하는 요소이다.
아날로그 상태 그래픽 요소로 설정할 수 있는 값의 종류는 다음과 같다.
(1) 0 bit가 ON 일 때 |
(2) 1 bit가 ON 일 때 |
(3) 2 bit가 ON 일 때 |
(4) 3 bit가 ON 일 때 |
(5) 4 bit가 ON 일 때 |
(6) 5 bit가 ON 일 때 |
(7) 6 bit가 ON 일 때 |
(8) 7 bit가 ON 일 때 |
(9) 8 bit가 ON 일 때 |
(10) 9 bit가 ON 일 때 |
(11) A bit가 ON 일 때 |
(12) B bit가 ON 일 때 |
(13) C bit가 ON 일 때 |
(14) D bit가 ON 일 때 |
(15) E bit가 ON 일 때 |
(16) F bit가 ON 일 때 |
(17) 0 bit가 OFF 일 때 |
(18) 1 bit가 OFF 일 때 |
(19) 2 bit가 OFF 일 때 |
(20) 3 bit가 OFF 일 때 |
(21) 4 bit가 OFF 일 때 |
(22) 5 bit가 OFF 일 때 |
(23) 6 bit가 OFF 일 때 |
(24) 7 bit가 OFF 일 때 |
(25) 8 bit가 OFF 일 때 |
(26) 9 bit가 OFF 일 때 |
(27) A bit가 OFF 일 때 |
(28) B bit가 OFF 일 때 |
(29) C bit가 OFF 일 때 |
(30) D bit가 OFF 일 때 |
(31) E bit가 OFF 일 때 |
(32) F bit가 OFF 일 때 |
(33) HIHI 이상일 때 |
(34) HIGH 이상일 때 |
(35) LOW 이상일 때 |
(36) LOLO 이상일 때 |
(37) HIHI 이하일 때 |
(38) HIGH 이하일 때 |
(39) LOW 이하일 때 |
(40) LOLO 이하일 때 |
(41) 평상시 |
만약 스튜디오에서 아날로그 상태 그래픽 요소를 <그림 1>과 같이 설정 했을 때 감시 프로그램에 아날로그 상태 그래픽 요소가 표시되는 모양은 다음의 5가지 중 하나가 된다.
(1) 아날로그의 현재 값이 HIHI이상 일 때는 빨간색 그림
(2) 아날로그의 현재 값이 HIGH이상 일 때는 노란색 그림
(3) 아날로그의 현재 값이 LOW이하 일 때는 녹색 그림
(4) 아날로그의 현재 값이 LOLO이하 일 때는 파란색 그림
(5) 4가지 경우의 이외는 흰색 그림

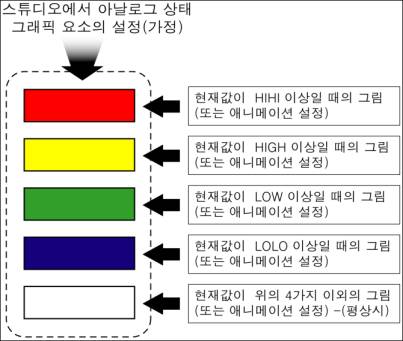

<그림 1> 아날로그 상태 그래픽 요소의 설정 예
아날로그 상태 그래픽 요소에서 마우스 왼쪽 버튼을 누르면 스튜디오에서 설정한 메뉴로 이동할 수 있고 마우스 오른쪽 버튼을 누르면 아날로그에 관련된 그래픽 요소의 단축메뉴가 나타나는데 이 메뉴로 보기 화면을 이동할 수 있다.
단, 스튜디오에서 그래픽요소의 마우스 응답을 설정하지 않으면 마우스 응답이 없다.
