아날로그 사각형 그래픽 요소
아날로그 사각형 그래픽 요소는 아날로그 현재 값을 <그림 1>, <그림 2>와 같은 사각형 모양으로 표시하는 그래픽 요소이다.
<그림 1> 아날로그 사각형 그래픽 요소의 예( 막대 진행방향이 아래에서 위일 경우 )
<그림 2> 아날로그 사각형 그래픽 요소의 예( 막대 진행방향이 왼쪽에서 오른쪽일 경우 )
아날로그 사각형 그래픽 요소는 <그림 1>, <그림 2>의 예와 같이 막대 진행방향에 따라( 아래에서 위, 위에서 아래, 왼쪽에서 오른쪽, 오른쪽에서 왼쪽 ) 다른 모양으로 표시된다.
아날로그 사각형 그래픽 요소의 색상, 글꼴, 사각형의 크기, 막대 진행방향 등은 스튜디오(아날로그 사각형 설정)에서 설정한다.

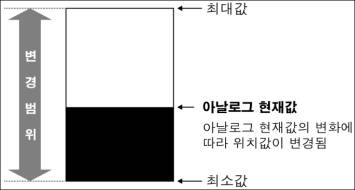

<그림 3>은 막대 진행방향이 아래에서 위일 경우 아날로그 사각형 그래픽 요소가 화면에 표시되는 원리이다.
<그림 3> 아날로그 사각형 그래픽 요소가 표시되는 원리( 막대 진행방향이 아래에서 위 일 경우 )
아날로그 사각형 그래픽 요소에서 마우스 왼쪽 버튼을 누르면 스튜디오에서 설정한 메뉴로 이동할 수 있고 마우스 오른쪽 버튼을 누르면 아날로그에 관련된 그래픽 요소의 단축메뉴가 나타나는데 이 메뉴로 보기 화면을 이동할 수 있다.
단, 스튜디오에서 그래픽요소의 마우스 응답을 설정하지 않으면 마우스 응답이 없다.
